Каталог T&S ConturoMatic - страница 21

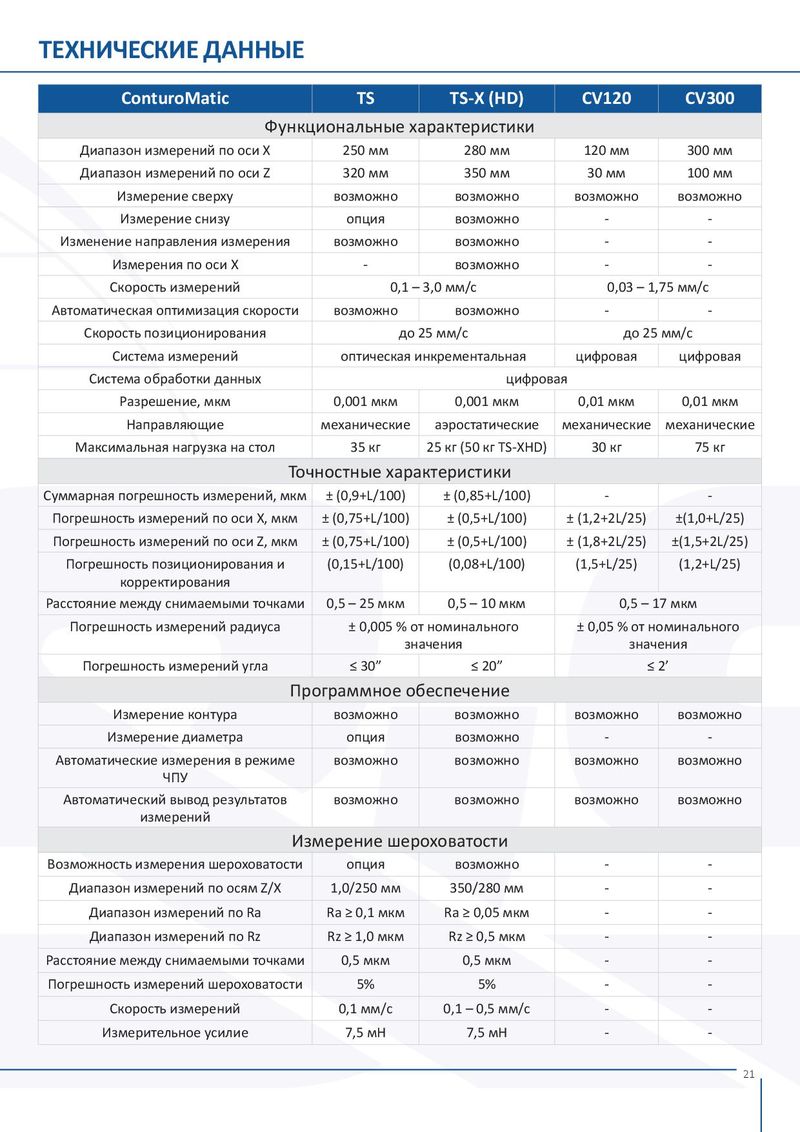

ТЕХНИЧЕСКИЕ ДАННЫЕ ConturoMatic TS TS-X (HD) CV120 CV300 Функциональные характеристики Диапазон измерений по оси X 250 мм 280 мм 120 мм 300 мм Диапазон измерений по оси Z 320 мм 350 мм 30 мм 100 мм Измерение сверху возможно возможно возможно возможно Измерение снизу опция возможно - - Изменение направления измерения возможно возможно - - Измерения по оси X - возможно - - Скорость измерений 0,1 – 3,0 мм/с 0,03 – 1,75 мм/с Автоматическая оптимизация скорости возможно возможно - - Скорость позиционирования до 25 мм/с до 25 мм/с Система измерений оптическая инкрементальная цифровая цифровая Система обработки данных цифровая Разрешение, мкм 0,001 мкм 0,001 мкм 0,01 мкм 0,01 мкм Направляющие механические аэростатические механические механические Максимальная нагрузка на стол 35 кг 25 кг (50 кг TS-XHD) 30 кг 75 кг Точностные характеристики Суммарная погрешность измерений, мкм ± (0,9+L/100) ± (0,85+L/100) - - Погрешность измерений по оси X, мкм ± (0,75+L/100) ± (0,5+L/100) ± (1,2+2L/25) ±(1,0+L/25) Погрешность измерений по оси Z, мкм ± (0,75+L/100) ± (0,5+L/100) ± (1,8+2L/25) ±(1,5+2L/25) Погрешность позиционирования и (0,15+L/100) (0,08+L/100) (1,5+L/25) (1,2+L/25) корректирования Расстояние между снимаемыми точками 0,5 – 25 мкм 0,5 – 10 мкм 0,5 – 17 мкм Погрешность измерений радиуса ± 0,005 % от номинального ± 0,05 % от номинального значения значения Погрешность измерений угла ≤ 30” ≤ 20” ≤ 2’ Программное обеспечение Измерение контура возможно возможно возможно возможно Измерение диаметра опция возможно - - Автоматические измерения в режиме возможно возможно возможно возможно ЧПУ Автоматический вывод результатов возможно возможно возможно возможно измерений Измерение шероховатости Возможность измерения шероховатости опция возможно - - Диапазон измерений по осям Z/X 1,0/250 мм 350/280 мм - - Диапазон измерений по Ra Ra ≥ 0,1 мкм Ra ≥ 0,05 мкм - - Диапазон измерений по Rz Rz ≥ 1,0 мкм Rz ≥ 0,5 мкм - - Расстояние между снимаемыми точками 0,5 мкм 0,5 мкм - - Погрешность измерений шероховатости 5% 5% - - Скорость измерений 0,1 мм/с 0,1 – 0,5 мм/с - - Измерительное усилие 7,5 мН 7,5 мН - - 21
