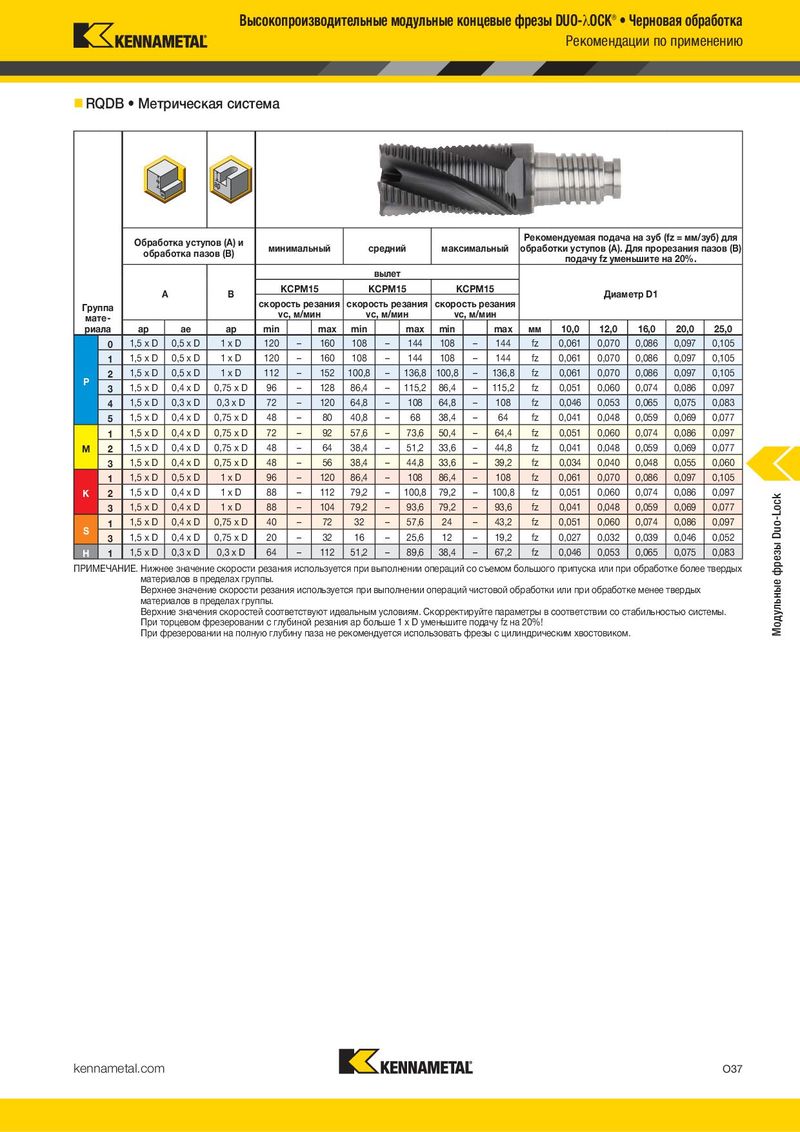

Высокопроизводительные модульные концевые фрезы DUO-hOCK® • Черновая обработка Рекомендации по применению „ RQDB • Метрическая система Обработка уступов (A) и Рекомендуемая подача на зуб (fz = мм/зуб) для обработка пазов (B) минимальный средний максимальный обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. вылет A B KCPM15 KCPM15 KCPM15 Диаметр D1 Группа скорость резания скорость резания скорость резания мате- vc, м/мин vc, м/мин vc, м/мин риала ap ae ap min max min max min max мм 10,0 12,0 16,0 20,0 25,0 0 1,5 x D 0,5 x D 1xD 120 – 160 108 – 144 108 – 144 fz 0,061 0,070 0,086 0,097 0,105 1 1,5 x D 0,5 x D 1xD 120 – 160 108 – 144 108 – 144 fz 0,061 0,070 0,086 0,097 0,105 P 2 1,5 x D 0,5 x D 1xD 112 – 152 100,8 – 136,8 100,8 – 136,8 fz 0,061 0,070 0,086 0,097 0,105 3 1,5 x D 0,4 x D 0,75 x D 96 – 128 86,4 – 115,2 86,4 – 115,2 fz 0,051 0,060 0,074 0,086 0,097 4 1,5 x D 0,3 x D 0,3 x D 72 – 120 64,8 – 108 64,8 – 108 fz 0,046 0,053 0,065 0,075 0,083 5 1,5 x D 0,4 x D 0,75 x D 48 – 80 40,8 – 68 38,4 – 64 fz 0,041 0,048 0,059 0,069 0,077 1 1,5 x D 0,4 x D 0,75 x D 72 – 92 57,6 – 73,6 50,4 – 64,4 fz 0,051 0,060 0,074 0,086 0,097 M 2 1,5 x D 0,4 x D 0,75 x D 48 – 64 38,4 – 51,2 33,6 – 44,8 fz 0,041 0,048 0,059 0,069 0,077 3 1,5 x D 0,4 x D 0,75 x D 48 – 56 38,4 – 44,8 33,6 – 39,2 fz 0,034 0,040 0,048 0,055 0,060 1 1,5 x D 0,5 x D 1xD 96 – 120 86,4 – 108 86,4 – 108 fz 0,061 0,070 0,086 0,097 0,105 K 2 1,5 x D 0,4 x D 1xD 88 – 112 79,2 – 100,8 79,2 – 100,8 fz 0,051 0,060 0,074 0,086 0,097 Модульные фрезы Duo-Lock 3 1,5 x D 0,4 x D 1xD 88 – 104 79,2 – 93,6 79,2 – 93,6 fz 0,041 0,048 0,059 0,069 0,077 S 1 1,5 x D 0,4 x D 0,75 x D 40 – 72 32 – 57,6 24 – 43,2 fz 0,051 0,060 0,074 0,086 0,097 3 1,5 x D 0,4 x D 0,75 x D 20 – 32 16 – 25,6 12 – 19,2 fz 0,027 0,032 0,039 0,046 0,052 H 1 1,5 x D 0,3 x D 0,3 x D 64 – 112 51,2 – 89,6 38,4 – 67,2 fz 0,046 0,053 0,065 0,075 0,083 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. Скорректируйте параметры в соответствии со стабильностью системы. При торцевом фрезеровании с глубиной резания ap больше 1 x D уменьшите подачу fz на 20%! При фрезеровании на полную глубину паза не рекомендуется использовать фрезы с цилиндрическим хвостовиком. kennametal.com O37
