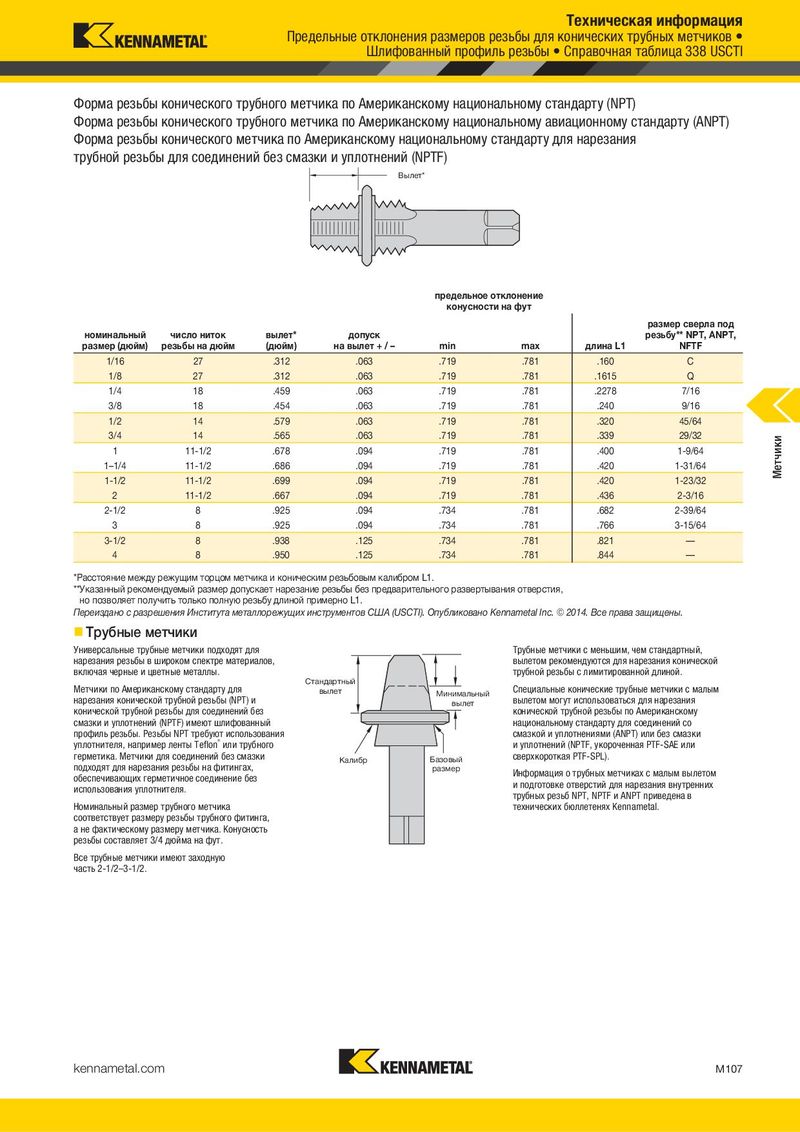

Техническая информация Предельные отклонения размеров резьбы для конических трубных метчиков • Шлифованный профиль резьбы • Справочная таблица 338 USCTI Форма резьбы конического трубного метчика по Американскому национальному стандарту (NPT) Форма резьбы конического трубного метчика по Американскому национальному авиационному стандарту (ANPT) Форма резьбы конического метчика по Американскому национальному стандарту для нарезания трубной резьбы для соединений без смазки и уплотнений (NPTF) Вылет* предельное отклонение конусности на фут размер сверла под номинальный число ниток вылет* допуск резьбу** NPT, ANPT, размер (дюйм) резьбы на дюйм (дюйм) на вылет + / – min max длина L1 NFTF 1/16 27 .312 .063 .719 .781 .160 C 1/8 27 .312 .063 .719 .781 .1615 Q 1/4 18 .459 .063 .719 .781 .2278 7/16 3/8 18 .454 .063 .719 .781 .240 9/16 1/2 14 .579 .063 .719 .781 .320 45/64 3/4 14 .565 .063 .719 .781 .339 29/32 Метчики 1 11-1/2 .678 .094 .719 .781 .400 1-9/64 1–1/4 11-1/2 .686 .094 .719 .781 .420 1-31/64 1-1/2 11-1/2 .699 .094 .719 .781 .420 1-23/32 2 11-1/2 .667 .094 .719 .781 .436 2-3/16 2-1/2 8 .925 .094 .734 .781 .682 2-39/64 3 8 .925 .094 .734 .781 .766 3-15/64 3-1/2 8 .938 .125 .734 .781 .821 — 4 8 .950 .125 .734 .781 .844 — *Расстояние между режущим торцом метчика и коническим резьбовым калибром L1. **Указанный рекомендуемый размер допускает нарезание резьбы без предварительного развертывания отверстия, но позволяет получить только полную резьбу длиной примерно L1. Переиздано с разрешения Института металлорежущих инструментов США (USCTI). Опубликовано Kennametal Inc. © 2014. Все права защищены. „ Трубные метчики Универсальные трубные метчики подходят для Трубные метчики с меньшим, чем стандартный, нарезания резьбы в широком спектре материалов, вылетом рекомендуются для нарезания конической включая черные и цветные металлы. трубной резьбы с лимитированной длиной. Метчики по Американскому стандарту для Стандартный Специальные конические трубные метчики с малым вылет Минимальный нарезания конической трубной резьбы (NPT) и вылет вылетом могут использоваться для нарезания конической трубной резьбы для соединений без конической трубной резьбы по Американскому смазки и уплотнений (NPTF) имеют шлифованный национальному стандарту для соединений со профиль резьбы. Резьбы NPT требуют использования смазкой и уплотнениями (ANPT) или без смазки уплотнителя, например ленты Teflon® или трубного и уплотнений (NPTF, укороченная PTF-SAE или герметика. Метчики для соединений без смазки Калибр Базовый сверхкороткая PTF-SPL). подходят для нарезания резьбы на фитингах, размер Информация о трубных метчиках с малым вылетом обеспечивающих герметичное соединение без и подготовке отверстий для нарезания внутренних использования уплотнителя. трубных резьб NPT, NPTF и ANPT приведена в Номинальный размер трубного метчика технических бюллетенях Kennametal. соответствует размеру резьбы трубного фитинга, а не фактическому размеру метчика. Конусность резьбы составляет 3/4 дюйма на фут. Все трубные метчики имеют заходную часть 2-1/2–3-1/2. kennametal.com M107
