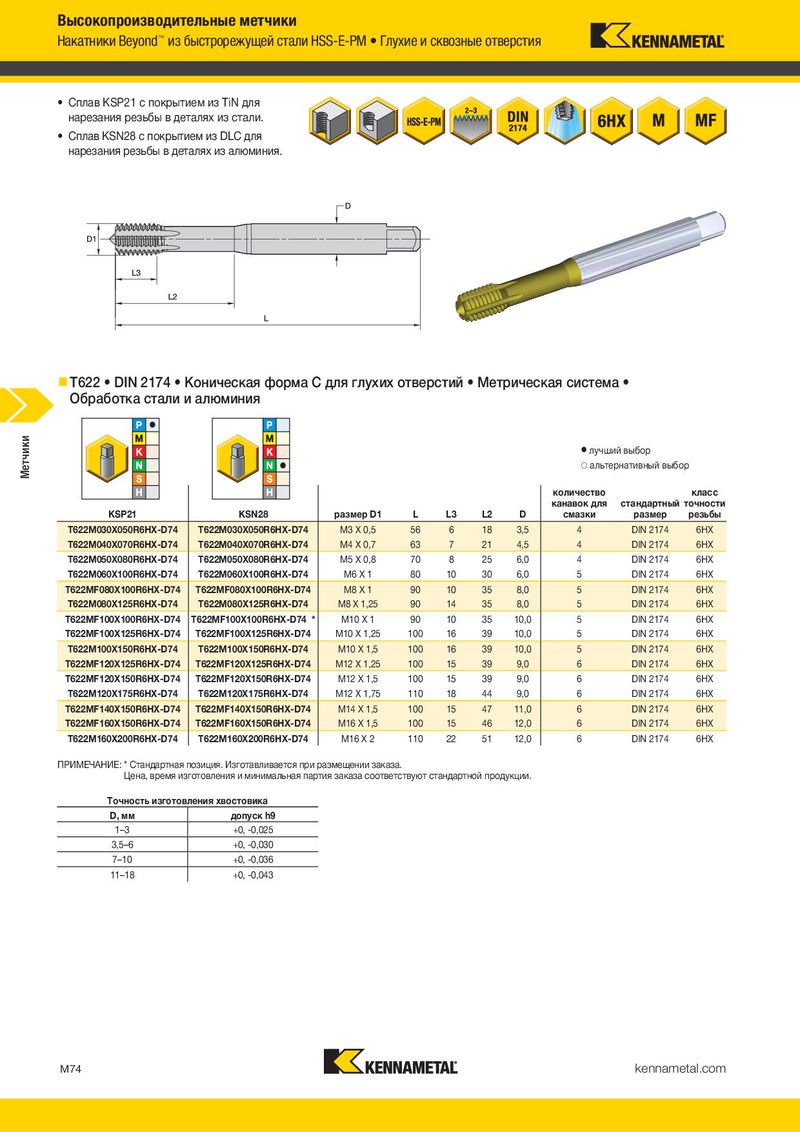

Высокопроизводительные метчики Накатники Beyond™ из быстрорежущей стали HSS-E-PM • Глухие и сквозные отверстия • Сплав KSP21 с покрытием из TiN для нарезания резьбы в деталях из стали. • Сплав KSN28 с покрытием из DLC для нарезания резьбы в деталях из алюминия. „ T622 • DIN 2174 • Коническая форма C для глухих отверстий • Метрическая система • Обработка стали и алюминия Метчики ⅷ лучший выбор ࠗ альтернативный выбор количество класс канавок для стандартный точности KSP21 KSN28 размер D1 L L3 L2 D смазки размер резьбы T622M030X050R6HX-D74 T622M030X050R6HX-D74 M3 X 0,5 56 6 18 3,5 4 DIN 2174 6HX T622M040X070R6HX-D74 T622M040X070R6HX-D74 M4 X 0,7 63 7 21 4,5 4 DIN 2174 6HX T622M050X080R6HX-D74 T622M050X080R6HX-D74 M5 X 0,8 70 8 25 6,0 4 DIN 2174 6HX T622M060X100R6HX-D74 T622M060X100R6HX-D74 M6 X 1 80 10 30 6,0 5 DIN 2174 6HX T622MF080X100R6HX-D74 T622MF080X100R6HX-D74 M8 X 1 90 10 35 8,0 5 DIN 2174 6HX T622M080X125R6HX-D74 T622M080X125R6HX-D74 M8 X 1,25 90 14 35 8,0 5 DIN 2174 6HX T622MF100X100R6HX-D74 T622MF100X100R6HX-D74 * M10 X 1 90 10 35 10,0 5 DIN 2174 6HX T622MF100X125R6HX-D74 T622MF100X125R6HX-D74 M10 X 1,25 100 16 39 10,0 5 DIN 2174 6HX T622M100X150R6HX-D74 T622M100X150R6HX-D74 M10 X 1,5 100 16 39 10,0 5 DIN 2174 6HX T622MF120X125R6HX-D74 T622MF120X125R6HX-D74 M12 X 1,25 100 15 39 9,0 6 DIN 2174 6HX T622MF120X150R6HX-D74 T622MF120X150R6HX-D74 M12 X 1,5 100 15 39 9,0 6 DIN 2174 6HX T622M120X175R6HX-D74 T622M120X175R6HX-D74 M12 X 1,75 110 18 44 9,0 6 DIN 2174 6HX T622MF140X150R6HX-D74 T622MF140X150R6HX-D74 M14 X 1,5 100 15 47 11,0 6 DIN 2174 6HX T622MF160X150R6HX-D74 T622MF160X150R6HX-D74 M16 X 1,5 100 15 46 12,0 6 DIN 2174 6HX T622M160X200R6HX-D74 T622M160X200R6HX-D74 M16 X 2 110 22 51 12,0 6 DIN 2174 6HX ПРИМЕЧАНИЕ: * Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Точность изготовления хвостовика D, мм допуск h9 1–3 +0, -0,025 3,5–6 +0, -0,030 7–10 +0, -0,036 11–18 +0, -0,043 M74 kennametal.com
