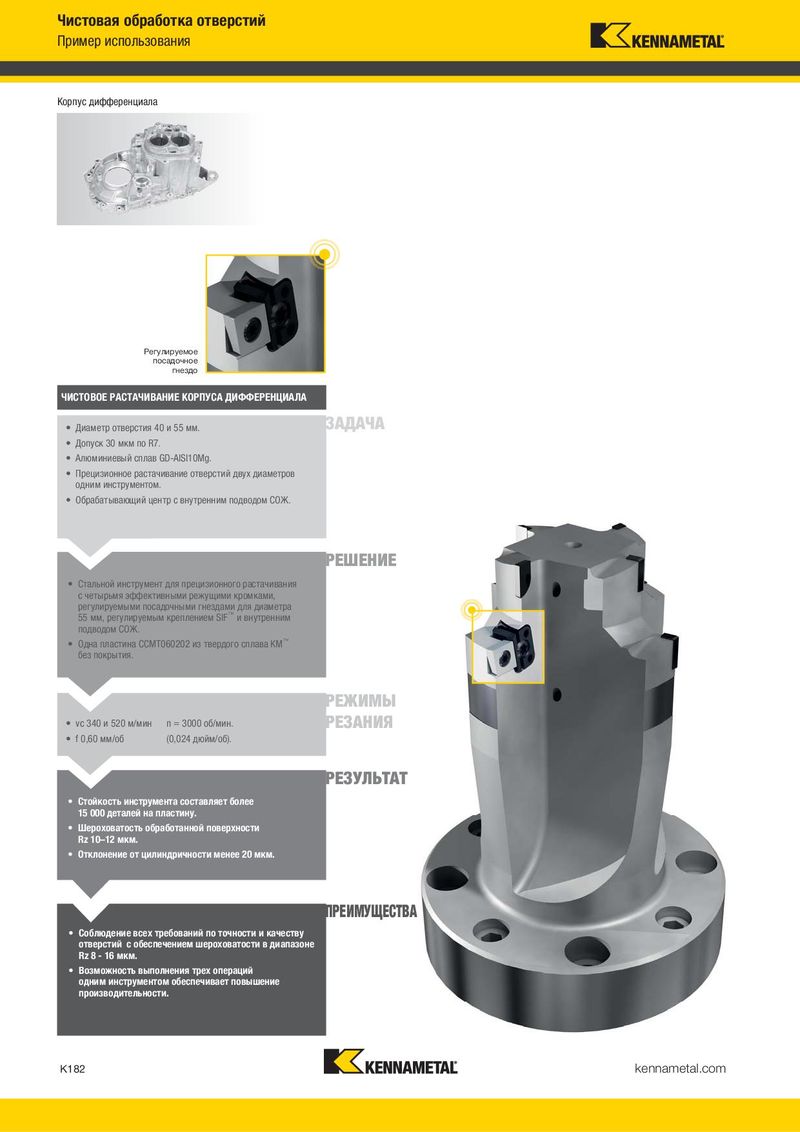

Чистовая обработка отверстий Пример использования Корпус дифференциала Регулируемое посадочное гнездо ЧИСТОВОЕ РАСТАЧИВАНИЕ КОРПУСА ДИФФЕРЕНЦИАЛА • Диаметр отверстия 40 и 55 мм. ЗАДАЧА • Допуск 30 мкм по R7. • Алюминиевый сплав GD-AlSI10Mg. • Прецизионное растачивание отверстий двух диаметров одним инструментом. • Обрабатывающий центр с внутренним подводом СОЖ. РЕШЕНИЕ • Стальной инструмент для прецизионного растачивания с четырьмя эффективными режущими кромками, регулируемыми посадочными гнездами для диаметра 55 мм, регулируемым креплением SIF™ и внутренним подводом СОЖ. • Одна пластина CCMT060202 из твердого сплава KM™ без покрытия. РЕЖИМЫ • vc 340 и 520 м/мин n = 3000 об/мин. РЕЗАНИЯ • f 0,60 мм/об (0,024 дюйм/об). РЕЗУЛЬТАТ • Стойкость инструмента составляет более 15 000 деталей на пластину. • Шероховатость обработанной поверхности Rz 10–12 мкм. • Отклонение от цилиндричности менее 20 мкм. ПРЕИМУЩЕСТВА • Соблюдение всех требований по точности и качеству отверстий с обеспечением шероховатости в диапазоне Rz 8 - 16 мкм. • Возможность выполнения трех операций одним инструментом обеспечивает повышение производительности. K182 kennametal.com
