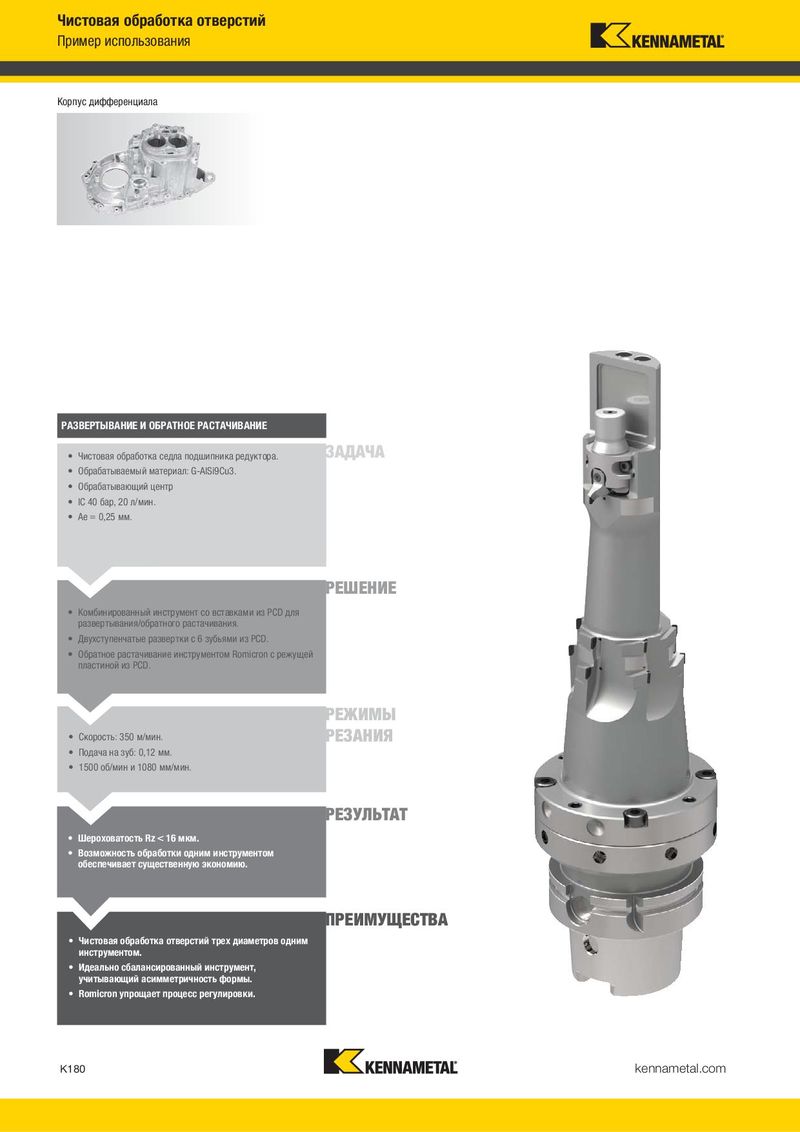

Чистовая обработка отверстий Пример использования Корпус дифференциала РАЗВЕРТЫВАНИЕ И ОБРАТНОЕ РАСТАЧИВАНИЕ • Чистовая обработка седла подшипника редуктора. ЗАДАЧА • Обрабатываемый материал: G-AlSi9Cu3. • Обрабатывающий центр • IC 40 бар, 20 л/мин. • Ae = 0,25 мм. РЕШЕНИЕ • Комбинированный инструмент со вставками из PCD для развертывания/обратного растачивания. • Двухступенчатые развертки с 6 зубьями из PCD. • Обратное растачивание инструментом Romicron с режущей пластиной из PCD. РЕЖИМЫ • Скорость: 350 м/мин. РЕЗАНИЯ • Подача на зуб: 0,12 мм. • 1500 об/мин и 1080 мм/мин. РЕЗУЛЬТАТ • Шероховатость Rz < 16 мкм. • Возможность обработки одним инструментом обеспечивает существенную экономию. ПРЕИМУЩЕСТВА • Чистовая обработка отверстий трех диаметров одним инструментом. • Идеально сбалансированный инструмент, учитывающий асимметричность формы. • Romicron упрощает процесс регулировки. K180 kennametal.com
