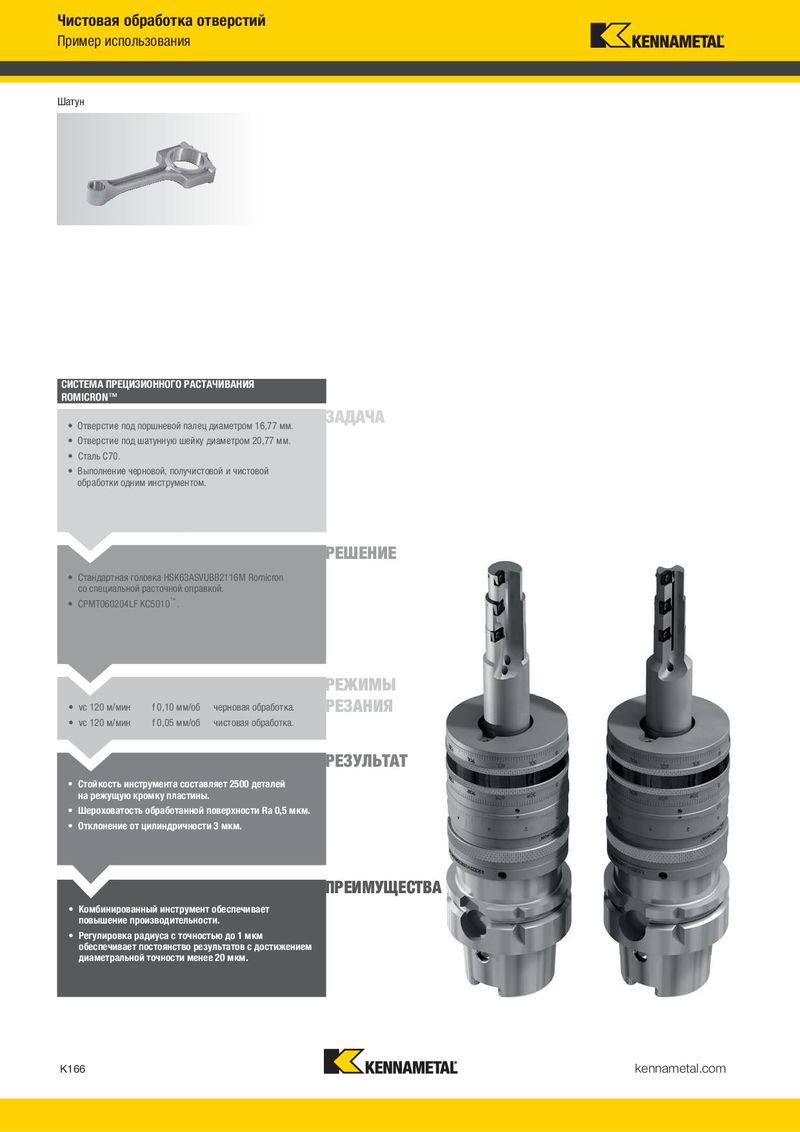

Чистовая обработка отверстий Пример использования Шатун СИСТЕМА ПРЕЦИЗИОННОГО РАСТАЧИВАНИЯ ROMICRON™ • Отверстие под поршневой палец диаметром 16,77 мм. ЗАДАЧА • Отверстие под шатунную шейку диаметром 20,77 мм. • Сталь C70. • Выполнение черновой, получистовой и чистовой обработки одним инструментом. РЕШЕНИЕ • Стандартная головка HSK63ASVUBB2116M Romicron со специальной расточной оправкой. • CPMT060204LF KC5010™. РЕЖИМЫ • vc 120 м/мин f 0,10 мм/об черновая обработка. РЕЗАНИЯ • vc 120 м/мин f 0,05 мм/об чистовая обработка. РЕЗУЛЬТАТ • Стойкость инструмента составляет 2500 деталей на режущую кромку пластины. • Шероховатость обработанной поверхности Ra 0,5 мкм. • Отклонение от цилиндричности 3 мкм. ПРЕИМУЩЕСТВА • Комбинированный инструмент обеспечивает повышение производительности. • Регулировка радиуса с точностью до 1 мкм обеспечивает постоянство результатов с достижением диаметральной точности менее 20 мкм. K166 kennametal.com
