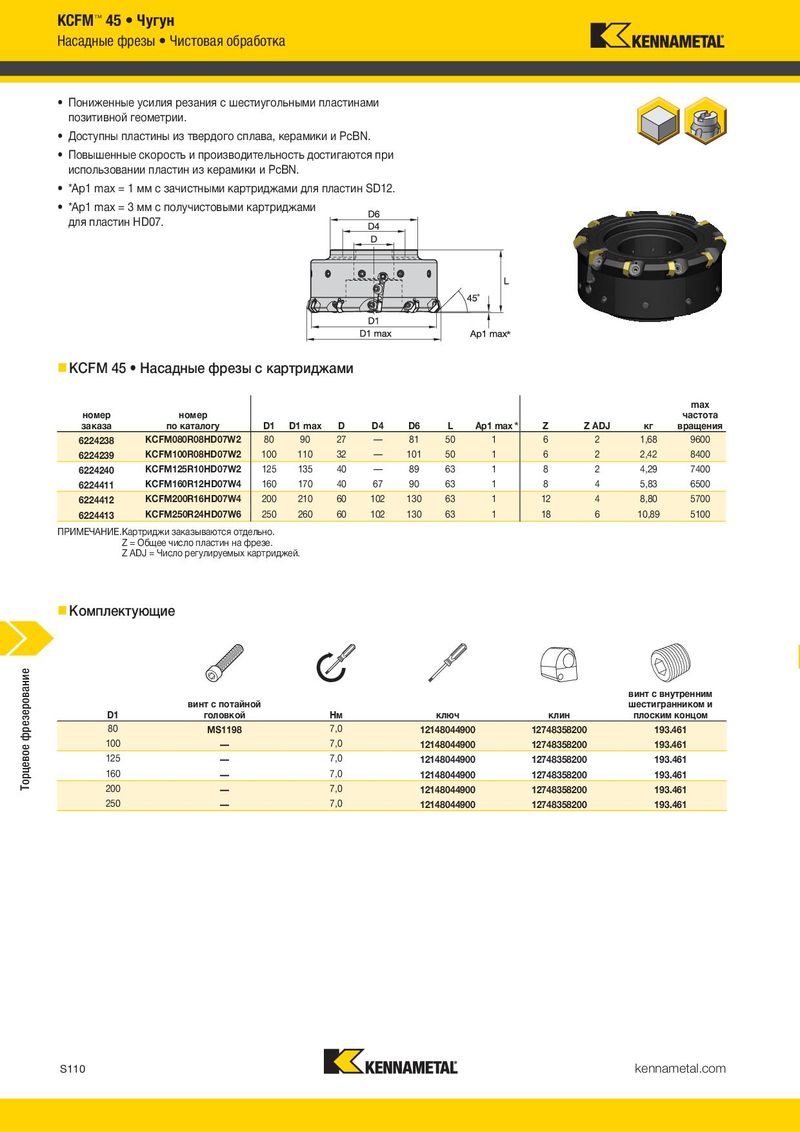

KCFM™ 45 • Чугун Насадные фрезы • Чистовая обработка • Пониженные усилия резания с шестиугольными пластинами позитивной геометрии. • Доступны пластины из твердого сплава, керамики и PcBN. • Повышенные скорость и производительность достигаются при использовании пластин из керамики и PcBN. • *Ap1 max = 1 мм с зачистными картриджами для пластин SD12. • *Ap1 max = 3 мм с получистовыми картриджами для пластин HD07. * „ KCFM 45 • Насадные фрезы с картриджами max номер номер частота заказа по каталогу D1 D1 max D D4 D6 L Ap1 max * Z Z ADJ кг вращения 6224238 KCFM080R08HD07W2 80 90 27 — 81 50 1 6 2 1,68 9600 6224239 KCFM100R08HD07W2 100 110 32 — 101 50 1 6 2 2,42 8400 6224240 KCFM125R10HD07W2 125 135 40 — 89 63 1 8 2 4,29 7400 6224411 KCFM160R12HD07W4 160 170 40 67 90 63 1 8 4 5,83 6500 6224412 KCFM200R16HD07W4 200 210 60 102 130 63 1 12 4 8,80 5700 6224413 KCFM250R24HD07W6 250 260 60 102 130 63 1 18 6 10,89 5100 ПРИМЕЧАНИЕ.Картриджи заказываются отдельно. Z = Общее число пластин на фрезе. Z ADJ = Число регулируемых картриджей. „ Комплектующие Торцевое фрезерование винт с внутренним винт с потайной шестигранником и D1 головкой Нм ключ клин плоским концом 80 MS1198 7,0 12148044900 12748358200 193.461 100 — 7,0 12148044900 12748358200 193.461 125 — 7,0 12148044900 12748358200 193.461 160 — 7,0 12148044900 12748358200 193.461 200 — 7,0 12148044900 12748358200 193.461 250 — 7,0 12148044900 12748358200 193.461 S110 kennametal.com
