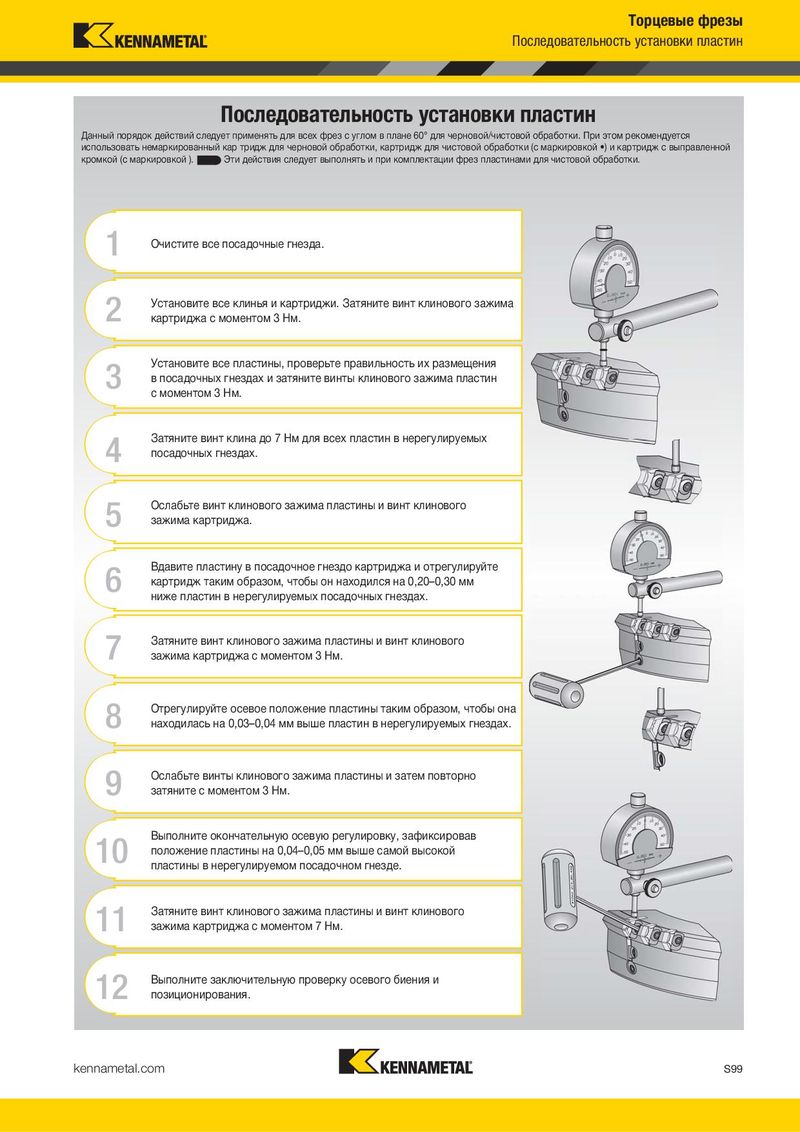

Торцевые фрезы Последовательность установки пластин Последовательность установки пластин Данный порядок действий следует применять для всех фрез с углом в плане 60° для черновой/чистовой обработки. При этом рекомендуется использовать немаркированный кар тридж для черновой обработки, картридж для чистовой обработки (с маркировкой •) и картридж с выправленной кромкой (с маркировкой ). Эти действия следует выполнять и при комплектации фрез пластинами для чистовой обработки. 1 Очистите все посадочные гнезда. 2 Установите все клинья и картриджи. Затяните винт клинового зажима картриджа с моментом 3 Нм. 3 Установите все пластины, проверьте правильность их размещения в посадочных гнездах и затяните винты клинового зажима пластин с моментом 3 Нм. 4 Затяните винт клина до 7 Нм для всех пластин в нерегулируемых посадочных гнездах. 5 Ослабьте винт клинового зажима пластины и винт клинового зажима картриджа. 6 Вдавите пластину в посадочное гнездо картриджа и отрегулируйте картридж таким образом, чтобы он находился на 0,20–0,30 мм ниже пластин в нерегулируемых посадочных гнездах. 7 Затяните винт клинового зажима пластины и винт клинового зажима картриджа с моментом 3 Нм. 8 Отрегулируйте осевое положение пластины таким образом, чтобы она находилась на 0,03–0,04 мм выше пластин в нерегулируемых гнездах. 9 Ослабьте винты клинового зажима пластины и затем повторно затяните с моментом 3 Нм. 10 Выполните окончательную осевую регулировку, зафиксировав положение пластины на 0,04–0,05 мм выше самой высокой пластины в нерегулируемом посадочном гнезде. 11 Затяните винт клинового зажима пластины и винт клинового зажима картриджа с моментом 7 Нм. 12 Выполните заключительную проверку осевого биения и позиционирования. kennametal.com S99
