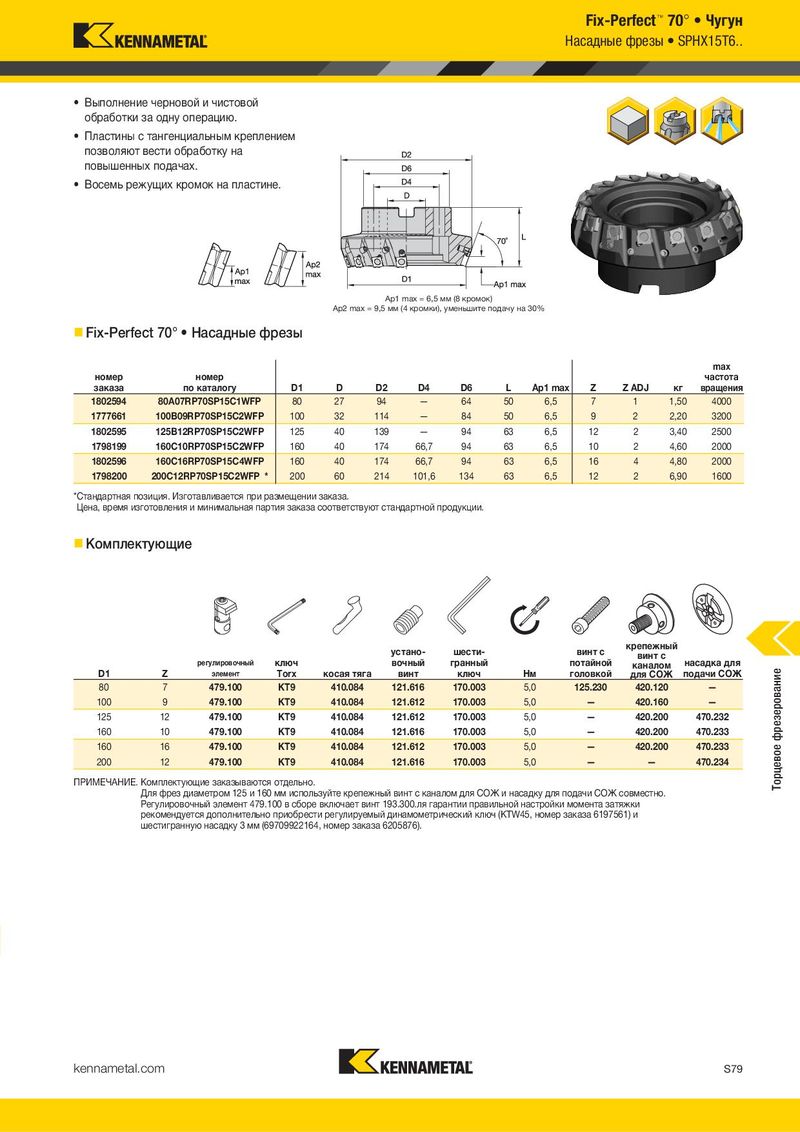

Fix-Perfect™ 70° • Чугун Насадные фрезы • SPHX15T6.. • Выполнение черновой и чистовой обработки за одну операцию. • Пластины с тангенциальным креплением позволяют вести обработку на повышенных подачах. • Восемь режущих кромок на пластине. Ap1 max = 6,5 мм (8 кромок) Ap2 max = 9,5 мм (4 кромки), уменьшите подачу на 30% „ Fix-Perfect 70° • Насадные фрезы max номер номер частота заказа по каталогу D1 D D2 D4 D6 L Ap1 max Z Z ADJ кг вращения 1802594 80A07RP70SP15C1WFP 80 27 94 — 64 50 6,5 7 1 1,50 4000 1777661 100B09RP70SP15C2WFP 100 32 114 — 84 50 6,5 9 2 2,20 3200 1802595 125B12RP70SP15C2WFP 125 40 139 — 94 63 6,5 12 2 3,40 2500 1798199 160C10RP70SP15C2WFP 160 40 174 66,7 94 63 6,5 10 2 4,60 2000 1802596 160C16RP70SP15C4WFP 160 40 174 66,7 94 63 6,5 16 4 4,80 2000 1798200 200C12RP70SP15C2WFP * 200 60 214 101,6 134 63 6,5 12 2 6,90 1600 *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. „ Комплектующие устано- шести- винт с крепежный регулировочный ключ вочный гранный потайной винт с насадка для D1 Z Torx косая тяга винт ключ Нм головкой каналом подачи СОЖ Торцевое фрезерование элемент для СОЖ 80 7 479.100 KT9 410.084 121.616 170.003 5,0 125.230 420.120 — 100 9 479.100 KT9 410.084 121.612 170.003 5,0 — 420.160 — 125 12 479.100 KT9 410.084 121.612 170.003 5,0 — 420.200 470.232 160 10 479.100 KT9 410.084 121.616 170.003 5,0 — 420.200 470.233 160 16 479.100 KT9 410.084 121.612 170.003 5,0 — 420.200 470.233 200 12 479.100 KT9 410.084 121.616 170.003 5,0 — — 470.234 ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для фрез диаметром 125 и 160 мм используйте крепежный винт с каналом для СОЖ и насадку для подачи СОЖ совместно. Регулировочный элемент 479.100 в сборе включает винт 193.300.ля гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (KTW45, номер заказа 6197561) и шестигранную насадку 3 мм (69709922164, номер заказа 6205876). kennametal.com S79
