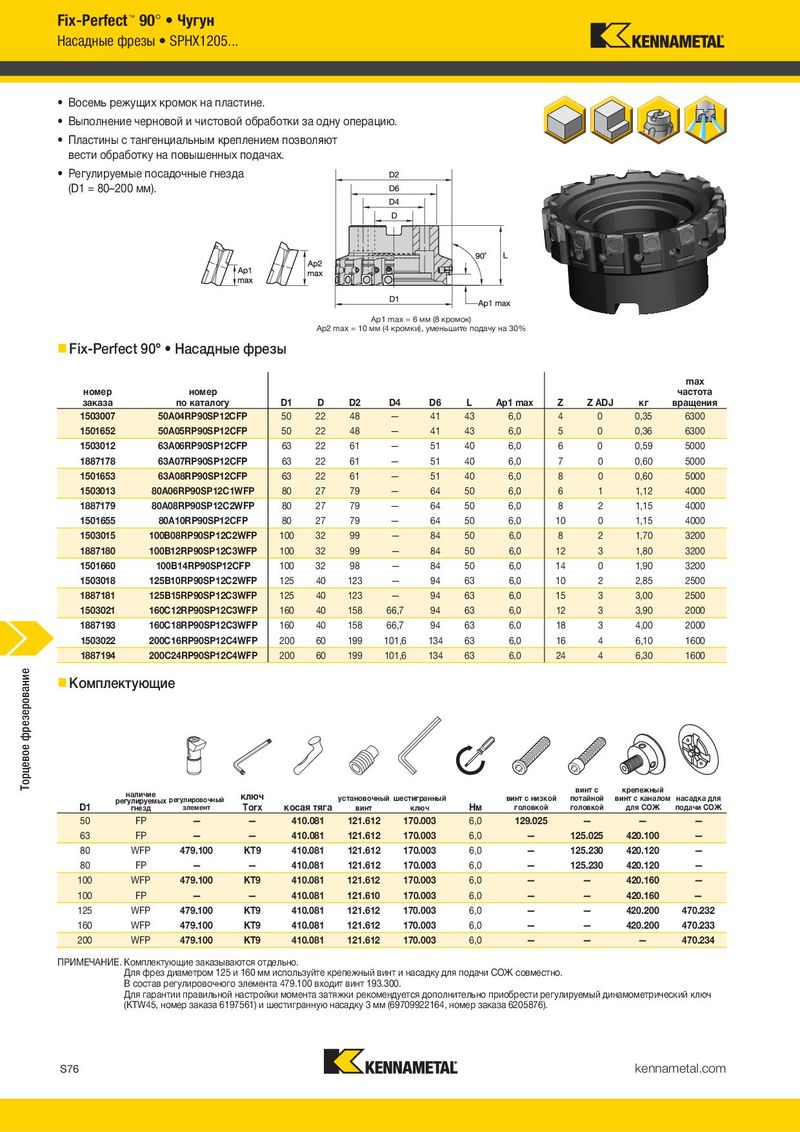

Fix-Perfect™ 90° • Чугун Насадные фрезы • SPHX1205... • Восемь режущих кромок на пластине. • Выполнение черновой и чистовой обработки за одну операцию. • Пластины с тангенциальным креплением позволяют вести обработку на повышенных подачах. • Регулируемые посадочные гнезда (D1 = 80–200 мм). Ap1 max = 6 мм (8 кромок) Ap2 max = 10 мм (4 кромки), уменьшите подачу на 30% „ Fix-Perfect 90° • Насадные фрезы max номер номер частота заказа по каталогу D1 D D2 D4 D6 L Ap1 max Z Z ADJ кг вращения 1503007 50A04RP90SP12CFP 50 22 48 — 41 43 6,0 4 0 0,35 6300 1501652 50A05RP90SP12CFP 50 22 48 — 41 43 6,0 5 0 0,36 6300 1503012 63A06RP90SP12CFP 63 22 61 — 51 40 6,0 6 0 0,59 5000 1887178 63A07RP90SP12CFP 63 22 61 — 51 40 6,0 7 0 0,60 5000 1501653 63A08RP90SP12CFP 63 22 61 — 51 40 6,0 8 0 0,60 5000 1503013 80A06RP90SP12C1WFP 80 27 79 — 64 50 6,0 6 1 1,12 4000 1887179 80A08RP90SP12C2WFP 80 27 79 — 64 50 6,0 8 2 1,15 4000 1501655 80A10RP90SP12CFP 80 27 79 — 64 50 6,0 10 0 1,15 4000 1503015 100B08RP90SP12C2WFP 100 32 99 — 84 50 6,0 8 2 1,70 3200 1887180 100B12RP90SP12C3WFP 100 32 99 — 84 50 6,0 12 3 1,80 3200 1501660 100B14RP90SP12CFP 100 32 98 — 84 50 6,0 14 0 1,90 3200 1503018 125B10RP90SP12C2WFP 125 40 123 — 94 63 6,0 10 2 2,85 2500 1887181 125B15RP90SP12C3WFP 125 40 123 — 94 63 6,0 15 3 3,00 2500 1503021 160C12RP90SP12C3WFP 160 40 158 66,7 94 63 6,0 12 3 3,90 2000 1887193 160C18RP90SP12C3WFP 160 40 158 66,7 94 63 6,0 18 3 4,00 2000 1503022 200C16RP90SP12C4WFP 200 60 199 101,6 134 63 6,0 16 4 6,10 1600 1887194 200C24RP90SP12C4WFP 200 60 199 101,6 134 63 6,0 24 4 6,30 1600 Торцевое фрезерование „ Комплектующие наличие ключ винт с крепежный регулируемых регулировочный установочный шестигранный винт с низкой потайной винт с каналом насадка для D1 гнезд элемент Torx косая тяга винт ключ Нм головкой головкой для СОЖ подачи СОЖ 50 FP — — 410.081 121.612 170.003 6,0 129.025 — — — 63 FP — — 410.081 121.612 170.003 6,0 — 125.025 420.100 — 80 WFP 479.100 KT9 410.081 121.612 170.003 6,0 — 125.230 420.120 — 80 FP — — 410.081 121.612 170.003 6,0 — 125.230 420.120 — 100 WFP 479.100 KT9 410.081 121.612 170.003 6,0 — — 420.160 — 100 FP — — 410.081 121.610 170.003 6,0 — — 420.160 — 125 WFP 479.100 KT9 410.081 121.612 170.003 6,0 — — 420.200 470.232 160 WFP 479.100 KT9 410.081 121.612 170.003 6,0 — — 420.200 470.233 200 WFP 479.100 KT9 410.081 121.612 170.003 6,0 — — — 470.234 ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для фрез диаметром 125 и 160 мм используйте крепежный винт и насадку для подачи СОЖ совместно. В состав регулировочного элемента 479.100 входит винт 193.300. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (KTW45, номер заказа 6197561) и шестигранную насадку 3 мм (69709922164, номер заказа 6205876). S76 kennametal.com
