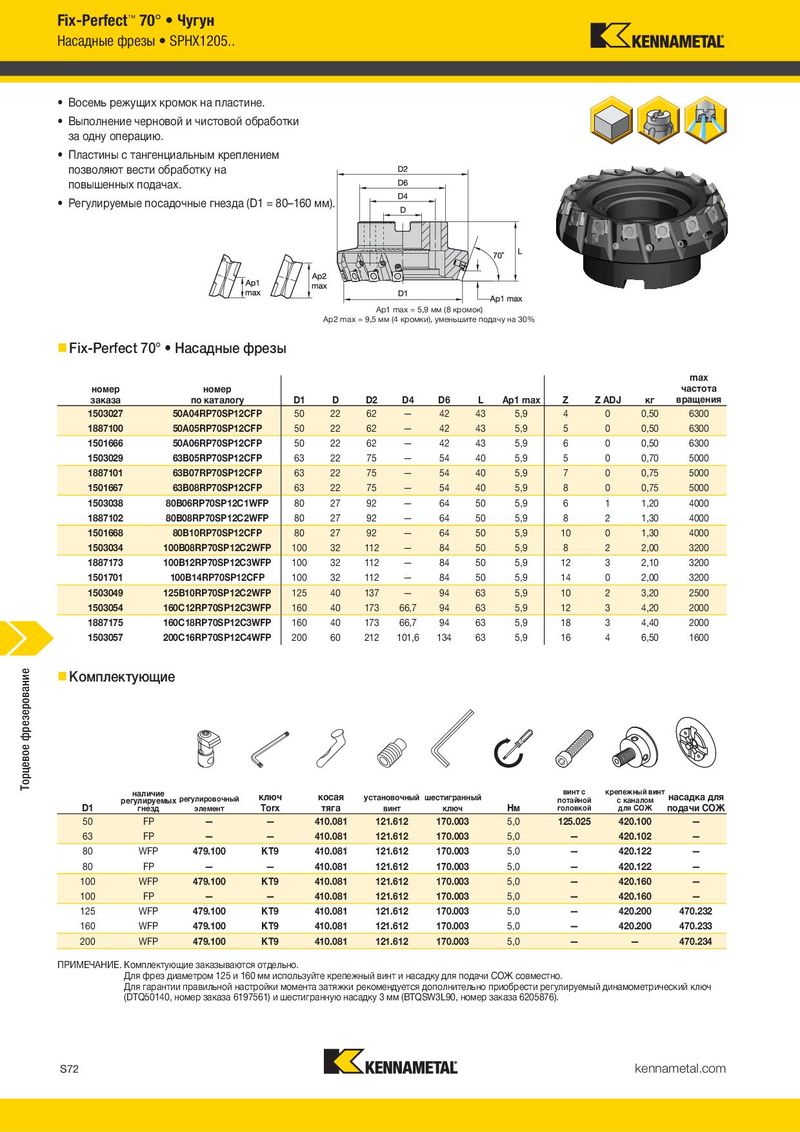

Fix-Perfect™ 70° • Чугун Насадные фрезы • SPHX1205.. • Восемь режущих кромок на пластине. • Выполнение черновой и чистовой обработки за одну операцию. • Пластины с тангенциальным креплением позволяют вести обработку на повышенных подачах. • Регулируемые посадочные гнезда (D1 = 80–160 мм). Ap1 max = 5,9 мм (8 кромок) Ap2 max = 9,5 мм (4 кромки), уменьшите подачу на 30% „ Fix-Perfect 70° • Насадные фрезы max номер номер частота заказа по каталогу D1 D D2 D4 D6 L Ap1 max Z Z ADJ кг вращения 1503027 50A04RP70SP12CFP 50 22 62 — 42 43 5,9 4 0 0,50 6300 1887100 50A05RP70SP12CFP 50 22 62 — 42 43 5,9 5 0 0,50 6300 1501666 50A06RP70SP12CFP 50 22 62 — 42 43 5,9 6 0 0,50 6300 1503029 63B05RP70SP12CFP 63 22 75 — 54 40 5,9 5 0 0,70 5000 1887101 63B07RP70SP12CFP 63 22 75 — 54 40 5,9 7 0 0,75 5000 1501667 63B08RP70SP12CFP 63 22 75 — 54 40 5,9 8 0 0,75 5000 1503038 80B06RP70SP12C1WFP 80 27 92 — 64 50 5,9 6 1 1,20 4000 1887102 80B08RP70SP12C2WFP 80 27 92 — 64 50 5,9 8 2 1,30 4000 1501668 80B10RP70SP12CFP 80 27 92 — 64 50 5,9 10 0 1,30 4000 1503034 100B08RP70SP12C2WFP 100 32 112 — 84 50 5,9 8 2 2,00 3200 1887173 100B12RP70SP12C3WFP 100 32 112 — 84 50 5,9 12 3 2,10 3200 1501701 100B14RP70SP12CFP 100 32 112 — 84 50 5,9 14 0 2,00 3200 1503049 125B10RP70SP12C2WFP 125 40 137 — 94 63 5,9 10 2 3,20 2500 1503054 160C12RP70SP12C3WFP 160 40 173 66,7 94 63 5,9 12 3 4,20 2000 1887175 160C18RP70SP12C3WFP 160 40 173 66,7 94 63 5,9 18 3 4,40 2000 1503057 200C16RP70SP12C4WFP 200 60 212 101,6 134 63 5,9 16 4 6,50 1600 Торцевое фрезерование „ Комплектующие наличие регулировочный ключ косая установочный шестигранный винт с крепежный винт насадка для D1 регулируемых Torx тяга Нм потайной с каналом подачи СОЖ гнезд элемент винт ключ головкой для СОЖ 50 FP — — 410.081 121.612 170.003 5,0 125.025 420.100 — 63 FP — — 410.081 121.612 170.003 5,0 — 420.102 — 80 WFP 479.100 KT9 410.081 121.612 170.003 5,0 — 420.122 — 80 FP — — 410.081 121.612 170.003 5,0 — 420.122 — 100 WFP 479.100 KT9 410.081 121.612 170.003 5,0 — 420.160 — 100 FP — — 410.081 121.612 170.003 5,0 — 420.160 — 125 WFP 479.100 KT9 410.081 121.612 170.003 5,0 — 420.200 470.232 160 WFP 479.100 KT9 410.081 121.612 170.003 5,0 — 420.200 470.233 200 WFP 479.100 KT9 410.081 121.612 170.003 5,0 — — 470.234 ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для фрез диаметром 125 и 160 мм используйте крепежный винт и насадку для подачи СОЖ совместно. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (DTQ50140, номер заказа 6197561) и шестигранную насадку 3 мм (BTQSW3L90, номер заказа 6205876). S72 kennametal.com
