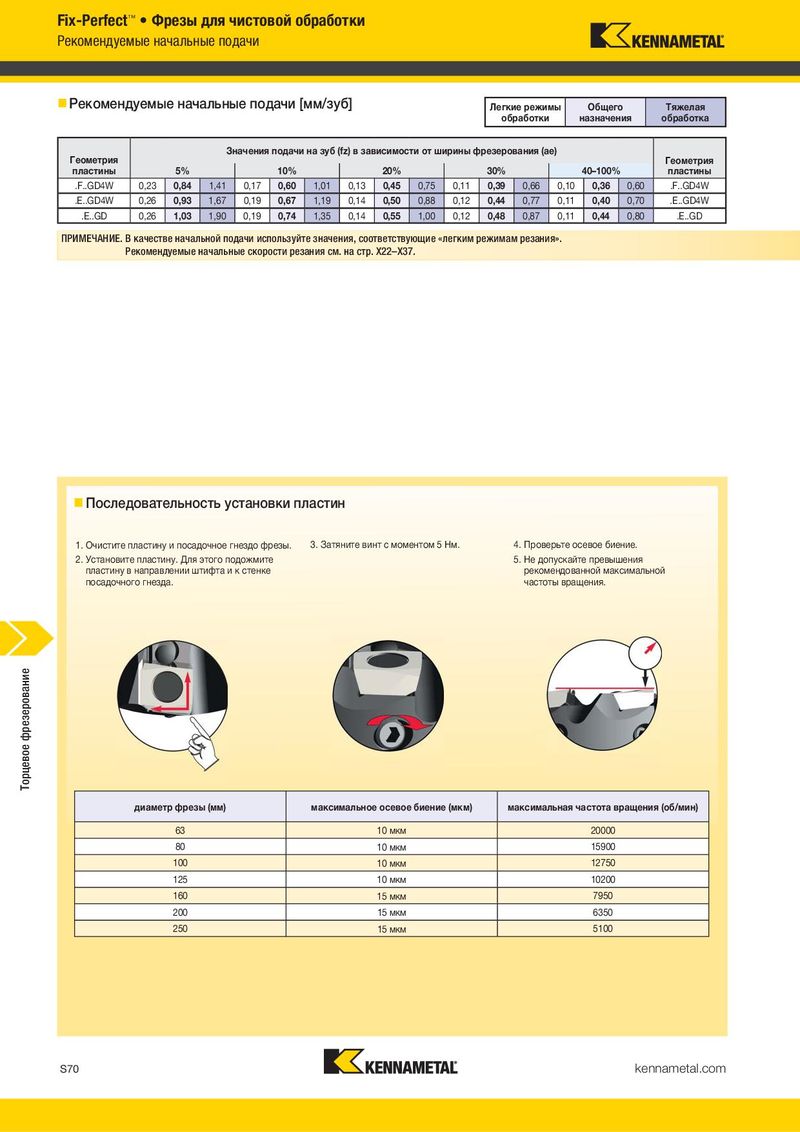

Fix-Perfect™ • Фрезы для чистовой обработки Рекомендуемые начальные подачи „ Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины .F..GD4W 0,23 0,84 1,41 0,17 0,60 1,01 0,13 0,45 0,75 0,11 0,39 0,66 0,10 0,36 0,60 .F..GD4W .E..GD4W 0,26 0,93 1,67 0,19 0,67 1,19 0,14 0,50 0,88 0,12 0,44 0,77 0,11 0,40 0,70 .E..GD4W .E..GD 0,26 1,03 1,90 0,19 0,74 1,35 0,14 0,55 1,00 0,12 0,48 0,87 0,11 0,44 0,80 .E..GD ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «легким режимам резания». Рекомендуемые начальные скорости резания см. на стр. X22–X37. „ Последовательность установки пластин 1. Очистите пластину и посадочное гнездо фрезы. 3. Затяните винт с моментом 5 Нм. 4. Проверьте осевое биение. 2. Установите пластину. Для этого подожмите 5. Не допускайте превышения пластину в направлении штифта и к стенке рекомендованной максимальной посадочного гнезда. частоты вращения. Торцевое фрезерование диаметр фрезы (мм) максимальное осевое биение (мкм) максимальная частота вращения (об/мин) 63 10 мкм 20000 80 10 мкм 15900 100 10 мкм 12750 125 10 мкм 10200 160 15 мкм 7950 200 15 мкм 6350 250 15 мкм 5100 S70 kennametal.com
