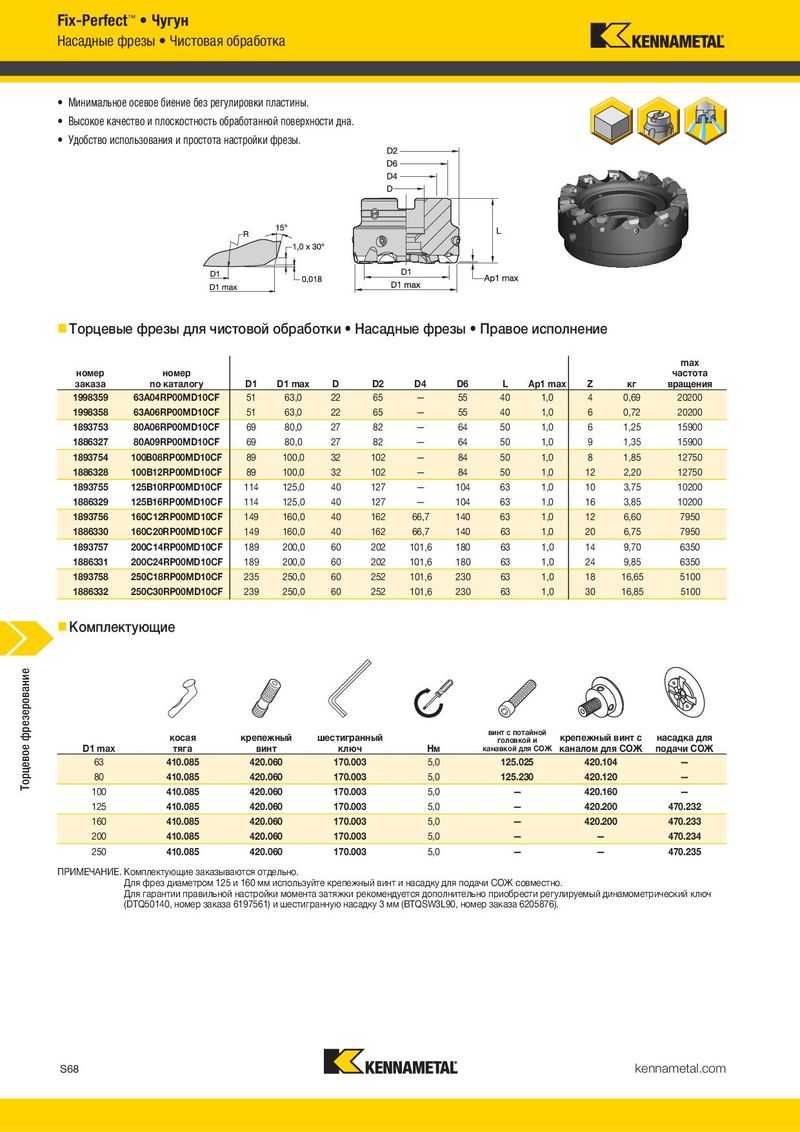

Fix-Perfect™ • Чугун Насадные фрезы • Чистовая обработка • Минимальное осевое биение без регулировки пластины. • Высокое качество и плоскостность обработанной поверхности дна. • Удобство использования и простота настройки фрезы. „ Торцевые фрезы для чистовой обработки • Насадные фрезы • Правое исполнение max номер номер частота заказа по каталогу D1 D1 max D D2 D4 D6 L Ap1 max Z кг вращения 1998359 63A04RP00MD10CF 51 63,0 22 65 — 55 40 1,0 4 0,69 20200 1998358 63A06RP00MD10CF 51 63,0 22 65 — 55 40 1,0 6 0,72 20200 1893753 80A06RP00MD10CF 69 80,0 27 82 — 64 50 1,0 6 1,25 15900 1886327 80A09RP00MD10CF 69 80,0 27 82 — 64 50 1,0 9 1,35 15900 1893754 100B08RP00MD10CF 89 100,0 32 102 — 84 50 1,0 8 1,85 12750 1886328 100B12RP00MD10CF 89 100,0 32 102 — 84 50 1,0 12 2,20 12750 1893755 125B10RP00MD10CF 114 125,0 40 127 — 104 63 1,0 10 3,75 10200 1886329 125B16RP00MD10CF 114 125,0 40 127 — 104 63 1,0 16 3,85 10200 1893756 160C12RP00MD10CF 149 160,0 40 162 66,7 140 63 1,0 12 6,60 7950 1886330 160C20RP00MD10CF 149 160,0 40 162 66,7 140 63 1,0 20 6,75 7950 1893757 200C14RP00MD10CF 189 200,0 60 202 101,6 180 63 1,0 14 9,70 6350 1886331 200C24RP00MD10CF 189 200,0 60 202 101,6 180 63 1,0 24 9,85 6350 1893758 250C18RP00MD10CF 235 250,0 60 252 101,6 230 63 1,0 18 16,65 5100 1886332 250C30RP00MD10CF 239 250,0 60 252 101,6 230 63 1,0 30 16,85 5100 „ Комплектующие Торцевое фрезерование косая крепежный шестигранный винт с потайной крепежный винт с насадка для D1 max тяга винт ключ Нм головкой и каналом для СОЖ подачи СОЖ канавкой для СОЖ 63 410.085 420.060 170.003 5,0 125.025 420.104 — 80 410.085 420.060 170.003 5,0 125.230 420.120 — 100 410.085 420.060 170.003 5,0 — 420.160 — 125 410.085 420.060 170.003 5,0 — 420.200 470.232 160 410.085 420.060 170.003 5,0 — 420.200 470.233 200 410.085 420.060 170.003 5,0 — — 470.234 250 410.085 420.060 170.003 5,0 — — 470.235 ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для фрез диаметром 125 и 160 мм используйте крепежный винт и насадку для подачи СОЖ совместно. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (DTQ50140, номер заказа 6197561) и шестигранную насадку 3 мм (BTQSW3L90, номер заказа 6205876). S68 kennametal.com
