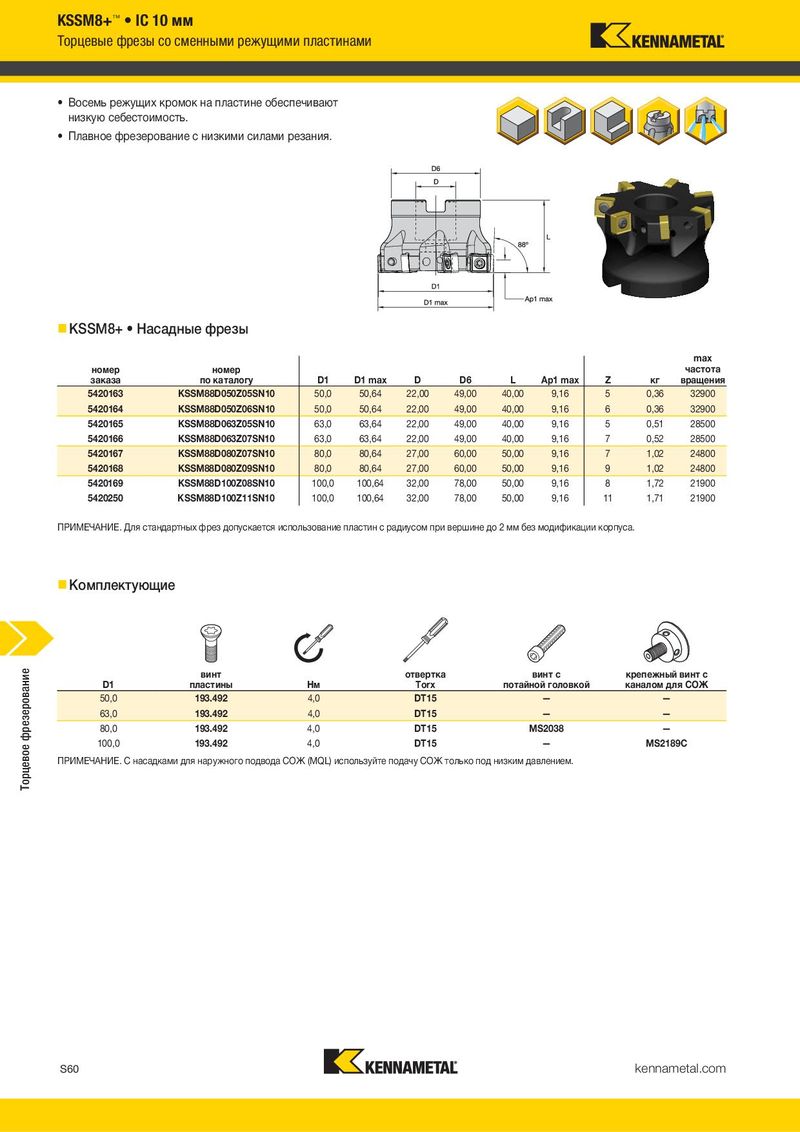

KSSM8+™ • IC 10 мм Торцевые фрезы со сменными режущими пластинами • Восемь режущих кромок на пластине обеспечивают низкую себестоимость. • Плавное фрезерование с низкими силами резания. „ KSSM8+ • Насадные фрезы max номер номер частота заказа по каталогу D1 D1 max D D6 L Ap1 max Z кг вращения 5420163 KSSM88D050Z05SN10 50,0 50,64 22,00 49,00 40,00 9,16 5 0,36 32900 5420164 KSSM88D050Z06SN10 50,0 50,64 22,00 49,00 40,00 9,16 6 0,36 32900 5420165 KSSM88D063Z05SN10 63,0 63,64 22,00 49,00 40,00 9,16 5 0,51 28500 5420166 KSSM88D063Z07SN10 63,0 63,64 22,00 49,00 40,00 9,16 7 0,52 28500 5420167 KSSM88D080Z07SN10 80,0 80,64 27,00 60,00 50,00 9,16 7 1,02 24800 5420168 KSSM88D080Z09SN10 80,0 80,64 27,00 60,00 50,00 9,16 9 1,02 24800 5420169 KSSM88D100Z08SN10 100,0 100,64 32,00 78,00 50,00 9,16 8 1,72 21900 5420250 KSSM88D100Z11SN10 100,0 100,64 32,00 78,00 50,00 9,16 11 1,71 21900 ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 2 мм без модификации корпуса. „ Комплектующие Торцевое фрезерование винт oтвертка винт с крепежный винт с D1 пластины Нм Torx потайной головкой каналом для СОЖ 50,0 193.492 4,0 DT15 — — 63,0 193.492 4,0 DT15 — — 80,0 193.492 4,0 DT15 MS2038 — 100,0 193.492 4,0 DT15 — MS2189C ПРИМЕЧАНИЕ. С насадками для наружного подвода СОЖ (MQL) используйте подачу СОЖ только под низким давлением. S60 kennametal.com
