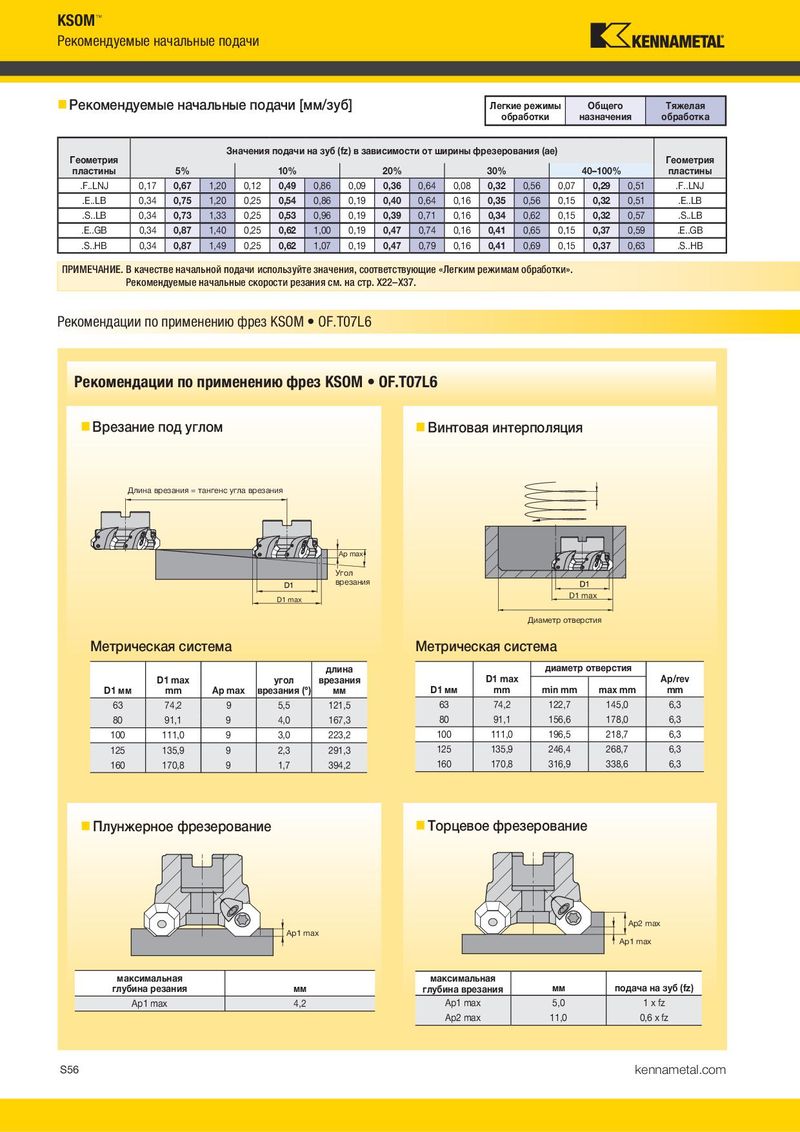

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1174

Предыдущая страница Следующая страница

Навигация

KSOM™ Рекомендуемые начальные подачи „ Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины .F..LNJ 0,17 0,67 1,20 0,12 0,49 0,86 0,09 0,36 0,64 0,08 0,32 0,56 0,07 0,29 0,51 .F..LNJ .E..LB 0,34 0,75 1,20 0,25 0,54 0,86 0,19 0,40 0,64 0,16 0,35 0,56 0,15 0,32 0,51 .E..LB .S..LB 0,34 0,73 1,33 0,25 0,53 0,96 0,19 0,39 0,71 0,16 0,34 0,62 0,15 0,32 0,57 .S..LB .E..GB 0,34 0,87 1,40 0,25 0,62 1,00 0,19 0,47 0,74 0,16 0,41 0,65 0,15 0,37 0,59 .E..GB .S..HB 0,34 0,87 1,49 0,25 0,62 1,07 0,19 0,47 0,79 0,16 0,41 0,69 0,15 0,37 0,63 .S..HB ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. Рекомендации по применению фрез KSOM • OF.T07L6 Рекомендации по применению фрез KSOM • OF.T07L6 „ Врезание под углом „ Винтовая интерполяция Длина врезания = тангенс угла врезания Ap max Угол врезания D1 max D1 max Диаметр отверстия Метрическая система Метрическая система длина диаметр отверстия D1 max угол врезания D1 max Ap/rev D1 мм mm Ap max врезания (°) мм D1 мм mm min mm max mm mm 63 74,2 9 5,5 121,5 63 74,2 122,7 145,0 6,3 80 91,1 9 4,0 167,3 80 91,1 156,6 178,0 6,3 100 111,0 9 3,0 223,2 100 111,0 196,5 218,7 6,3 125 135,9 9 2,3 291,3 125 135,9 246,4 268,7 6,3 160 170,8 9 1,7 394,2 160 170,8 316,9 338,6 6,3 „ Плунжерное фрезерование „ Торцевое фрезерование Ap2 max Ap1 max Ap1 max максимальная максимальная глубина резания мм глубина врезания мм подача на зуб (fz) Ap1 max 4,2 Ap1 max 5,0 1 x fz Ap2 max 11,0 0,6 x fz S56 kennametal.com
