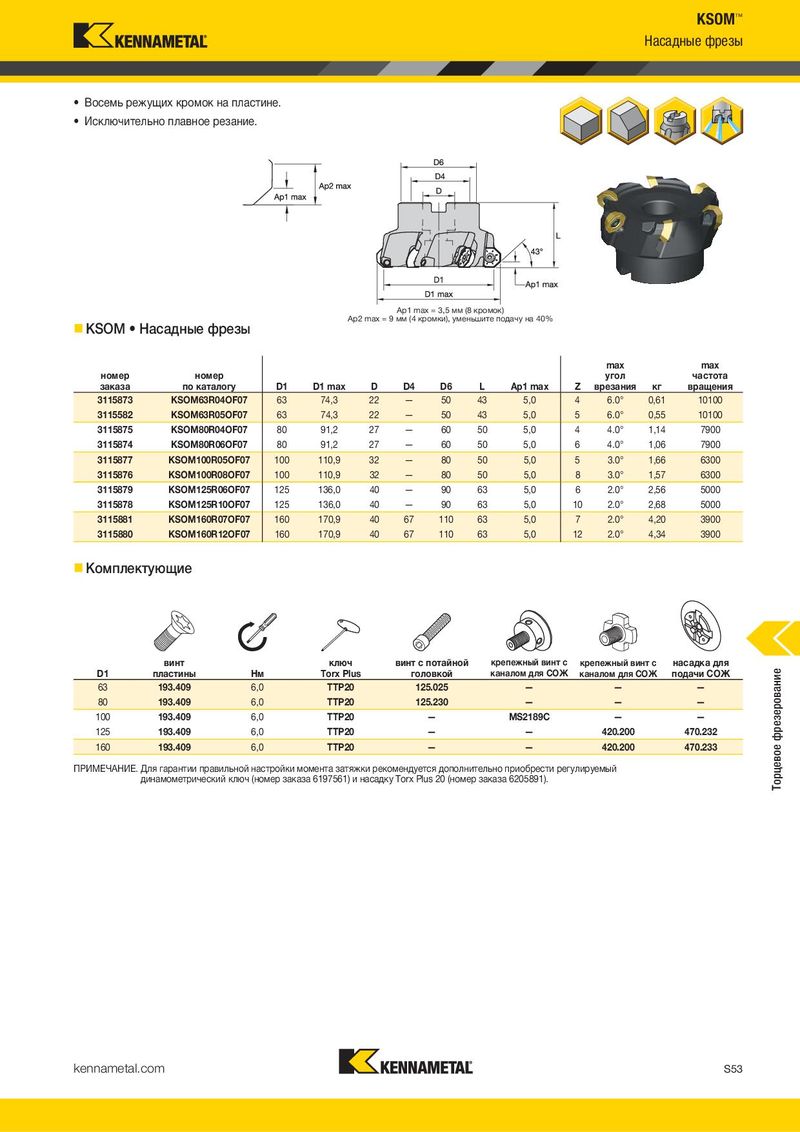

KSOM™ Насадные фрезы • Восемь режущих кромок на пластине. • Исключительно плавное резание. Ap1 max = 3,5 мм (8 кромок) „ KSOM • Насадные фрезы Ap2 max = 9 мм (4 кромки), уменьшите подачу на 40% max max номер номер угол частота заказа по каталогу D1 D1 max D D4 D6 L Ap1 max Z врезания кг вращения 3115873 KSOM63R04OF07 63 74,3 22 — 50 43 5,0 4 6.0° 0,61 10100 3115582 KSOM63R05OF07 63 74,3 22 — 50 43 5,0 5 6.0° 0,55 10100 3115875 KSOM80R04OF07 80 91,2 27 — 60 50 5,0 4 4.0° 1,14 7900 3115874 KSOM80R06OF07 80 91,2 27 — 60 50 5,0 6 4.0° 1,06 7900 3115877 KSOM100R05OF07 100 110,9 32 — 80 50 5,0 5 3.0° 1,66 6300 3115876 KSOM100R08OF07 100 110,9 32 — 80 50 5,0 8 3.0° 1,57 6300 3115879 KSOM125R06OF07 125 136,0 40 — 90 63 5,0 6 2.0° 2,56 5000 3115878 KSOM125R10OF07 125 136,0 40 — 90 63 5,0 10 2.0° 2,68 5000 3115881 KSOM160R07OF07 160 170,9 40 67 110 63 5,0 7 2.0° 4,20 3900 3115880 KSOM160R12OF07 160 170,9 40 67 110 63 5,0 12 2.0° 4,34 3900 „ Комплектующие винт ключ винт с потайной крепежный винт с крепежный винт с насадка для D1 пластины Нм Torx Plus головкой каналом для СОЖ каналом для СОЖ подачи СОЖ Торцевое фрезерование 63 193.409 6,0 TTP20 125.025 — — — 80 193.409 6,0 TTP20 125.230 — — — 100 193.409 6,0 TTP20 — MS2189C — — 125 193.409 6,0 TTP20 — — 420.200 470.232 160 193.409 6,0 TTP20 — — 420.200 470.233 ПРИМЕЧАНИЕ. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (номер заказа 6197561) и насадку Torx Plus 20 (номер заказа 6205891). kennametal.com S53
