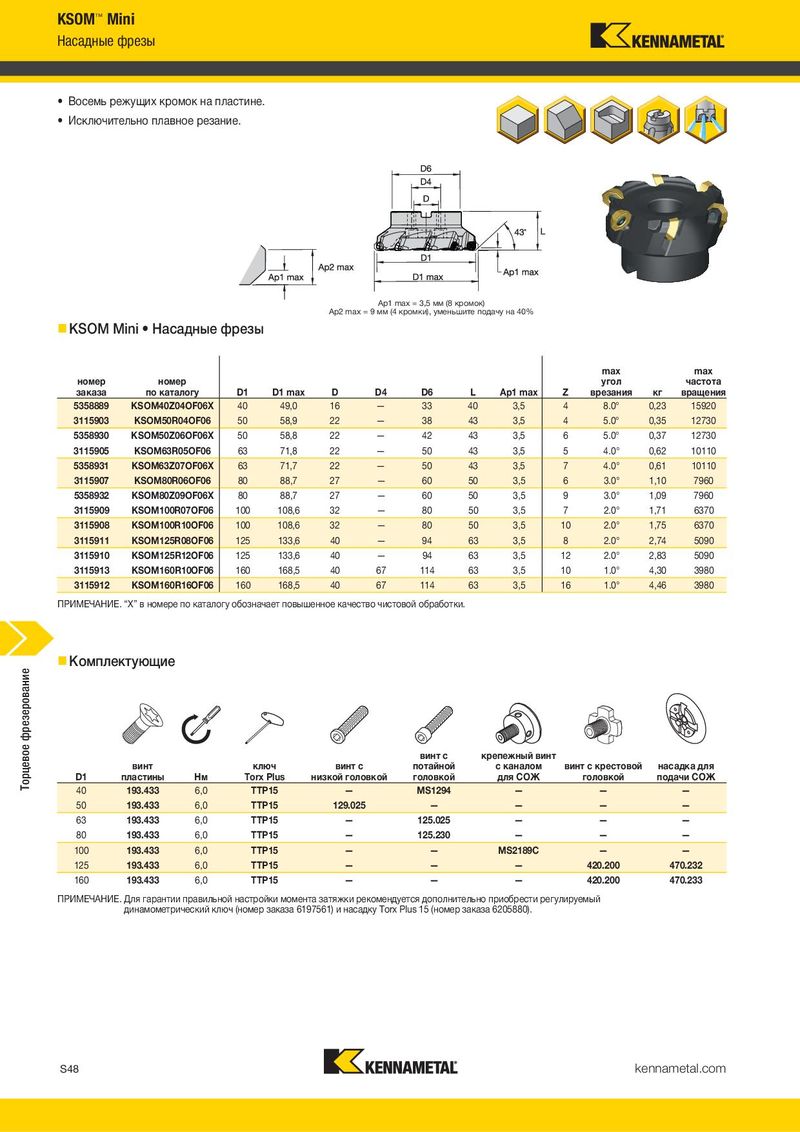

KSOM™ Mini Насадные фрезы • Восемь режущих кромок на пластине. • Исключительно плавное резание. Ap1 max = 3,5 мм (8 кромок) Ap2 max = 9 мм (4 кромки), уменьшите подачу на 40% „ KSOM Mini • Насадные фрезы max max номер номер угол частота заказа по каталогу D1 D1 max D D4 D6 L Ap1 max Z врезания кг вращения 5358889 KSOM40Z04OF06X 40 49,0 16 — 33 40 3,5 4 8.0° 0,23 15920 3115903 KSOM50R04OF06 50 58,9 22 — 38 43 3,5 4 5.0° 0,35 12730 5358930 KSOM50Z06OF06X 50 58,8 22 — 42 43 3,5 6 5.0° 0,37 12730 3115905 KSOM63R05OF06 63 71,8 22 — 50 43 3,5 5 4.0° 0,62 10110 5358931 KSOM63Z07OF06X 63 71,7 22 — 50 43 3,5 7 4.0° 0,61 10110 3115907 KSOM80R06OF06 80 88,7 27 — 60 50 3,5 6 3.0° 1,10 7960 5358932 KSOM80Z09OF06X 80 88,7 27 — 60 50 3,5 9 3.0° 1,09 7960 3115909 KSOM100R07OF06 100 108,6 32 — 80 50 3,5 7 2.0° 1,71 6370 3115908 KSOM100R10OF06 100 108,6 32 — 80 50 3,5 10 2.0° 1,75 6370 3115911 KSOM125R08OF06 125 133,6 40 — 94 63 3,5 8 2.0° 2,74 5090 3115910 KSOM125R12OF06 125 133,6 40 — 94 63 3,5 12 2.0° 2,83 5090 3115913 KSOM160R10OF06 160 168,5 40 67 114 63 3,5 10 1.0° 4,30 3980 3115912 KSOM160R16OF06 160 168,5 40 67 114 63 3,5 16 1.0° 4,46 3980 ПРИМЕЧАНИЕ. “X” в номере по каталогу обозначает повышенное качество чистовой обработки. Торцевое фрезерование „ Комплектующие винт с крепежный винт винт ключ винт с потайной с каналом винт с крестовой насадка для D1 пластины Нм Torx Plus низкой головкой головкой для СОЖ головкой подачи СОЖ 40 193.433 6,0 TTP15 — MS1294 — — — 50 193.433 6,0 TTP15 129.025 — — — — 63 193.433 6,0 TTP15 — 125.025 — — — 80 193.433 6,0 TTP15 — 125.230 — — — 100 193.433 6,0 TTP15 — — MS2189C — — 125 193.433 6,0 TTP15 — — — 420.200 470.232 160 193.433 6,0 TTP15 — — — 420.200 470.233 ПРИМЕЧАНИЕ. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (номер заказа 6197561) и насадку Torx Plus 15 (номер заказа 6205880). S48 kennametal.com
