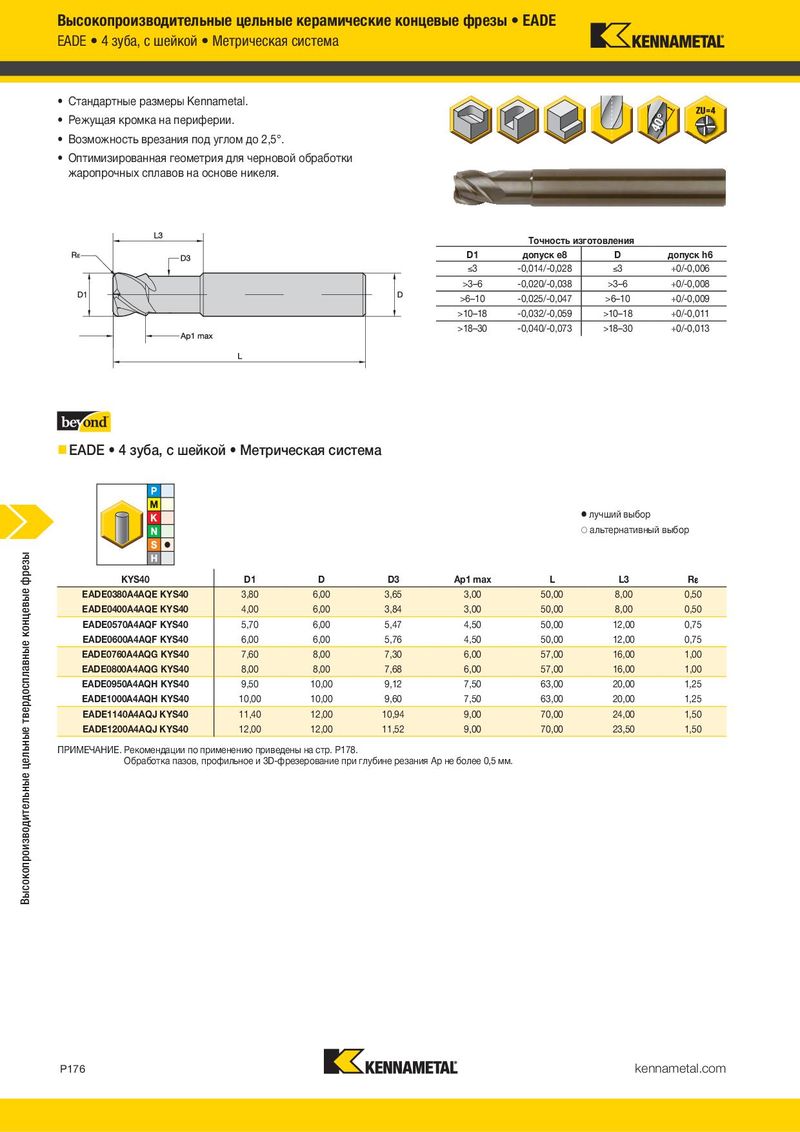

Высокопроизводительные цельные керамические концевые фрезы • EADE EADE • 4 зуба, с шейкой • Метрическая система • Стандартные размеры Kennametal. • Режущая кромка на периферии. • Возможность врезания под углом до 2,5°. • Оптимизированная геометрия для черновой обработки жаропрочных сплавов на основе никеля. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 +0/-0,006 >3–6 -0,020/-0,038 >3–6 +0/-0,008 >6–10 -0,025/-0,047 >6–10 +0/-0,009 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >18–30 -0,040/-0,073 >18–30 +0/-0,013 „ EADE • 4 зуба, с шейкой • Метрическая система ⅷ лучший выбор ࠗ альтернативный выбор Высокопроизводительные цельные твердосплавные концевые фрезы KYS40 D1 D D3 Ap1 max L L3 R¡ EADE0380A4AQE KYS40 3,80 6,00 3,65 3,00 50,00 8,00 0,50 EADE0400A4AQE KYS40 4,00 6,00 3,84 3,00 50,00 8,00 0,50 EADE0570A4AQF KYS40 5,70 6,00 5,47 4,50 50,00 12,00 0,75 EADE0600A4AQF KYS40 6,00 6,00 5,76 4,50 50,00 12,00 0,75 EADE0760A4AQG KYS40 7,60 8,00 7,30 6,00 57,00 16,00 1,00 EADE0800A4AQG KYS40 8,00 8,00 7,68 6,00 57,00 16,00 1,00 EADE0950A4AQH KYS40 9,50 10,00 9,12 7,50 63,00 20,00 1,25 EADE1000A4AQH KYS40 10,00 10,00 9,60 7,50 63,00 20,00 1,25 EADE1140A4AQJ KYS40 11,40 12,00 10,94 9,00 70,00 24,00 1,50 EADE1200A4AQJ KYS40 12,00 12,00 11,52 9,00 70,00 23,50 1,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P178. Обработка пазов, профильное и 3D-фрезерование при глубине резания Ap не более 0,5 мм. P176 kennametal.com
