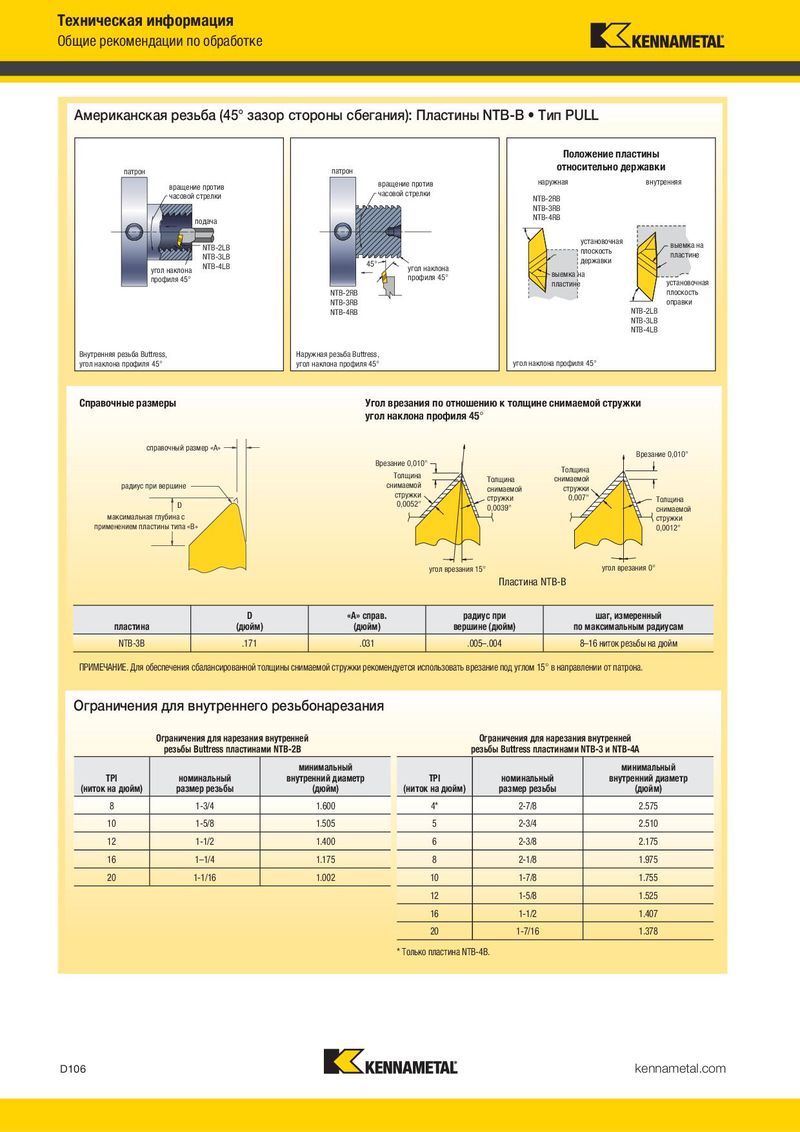

Техническая информация Общие рекомендации по обработке Американская резьба (45° зазор стороны сбегания): Пластины NTB-B • Тип PULL Положение пластины патрон патрон относительно державки вращение против вращение против наружная внутренняя часовой стрелки часовой стрелки NTB-2RB NTB-3RB подача NTB-4RB NTB-2LB установочная выемка на NTB-3LB плоскость пластине NTB-4LB 45° державки угол наклона угол наклона выемка на профиля 45° профиля 45° пластине установочная NTB-2RB плоскость NTB-3RB оправки NTB-4RB NTB-2LB NTB-3LB NTB-4LB Внутренняя резьба Buttress, Наружная резьба Buttress, угол наклона профиля 45° угол наклона профиля 45° угол наклона профиля 45° Справочные размеры Угол врезания по отношению к толщине снимаемой стружки угол наклона профиля 45° справочный размер «A» Врезание 0,010" Врезание 0,010" Толщина Толщина Толщина снимаемой радиус при вершине снимаемой снимаемой стружки стружки стружки 0,007" Толщина D 0,0052" 0,0039" снимаемой максимальная глубина с стружки применением пластины типа «B» 0,0012" угол врезания 15° угол врезания 0° Пластина NTB-B D «А» справ. радиус при шаг, измеренный пластина (дюйм) (дюйм) вершине (дюйм) по максимальным радиусам NTB-3B .171 .031 .005–.004 8–16 ниток резьбы на дюйм ПРИМЕЧАНИЕ. Для обеспечения сбалансированной толщины снимаемой стружки рекомендуется использовать врезание под углом 15° в направлении от патрона. Ограничения для внутреннего резьбонарезания Ограничения для нарезания внутренней Ограничения для нарезания внутренней резьбы Buttress пластинами NTB-2B резьбы Buttress пластинами NTB-3 и NTB-4A минимальный минимальный TPI номинальный внутренний диаметр TPI номинальный внутренний диаметр (ниток на дюйм) размер резьбы (дюйм) (ниток на дюйм) размер резьбы (дюйм) 8 1-3/4 1.600 4* 2-7/8 2.575 10 1-5/8 1.505 5 2-3/4 2.510 12 1-1/2 1.400 6 2-3/8 2.175 16 1–1/4 1.175 8 2-1/8 1.975 20 1-1/16 1.002 10 1-7/8 1.755 12 1-5/8 1.525 16 1-1/2 1.407 20 1-7/16 1.378 * Только пластина NTB-4B. D106 kennametal.com
