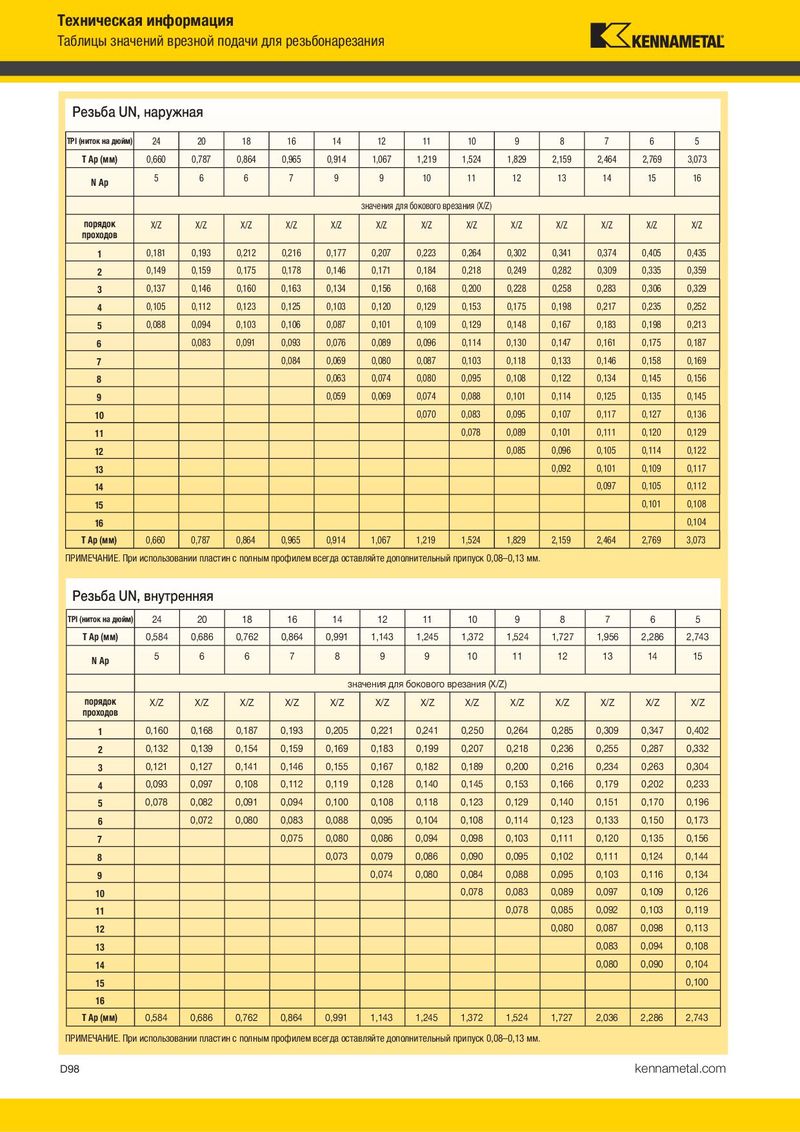

Техническая информация Таблицы значений врезной подачи для резьбонарезания Резьба UN, наружная TPI (ниток на дюйм) 24 20 18 16 14 12 11 10 9 8 7 6 5 T Ap (мм) 0,660 0,787 0,864 0,965 0,914 1,067 1,219 1,524 1,829 2,159 2,464 2,769 3,073 N Ap 5 6 6 7 9 9 10 11 12 13 14 15 16 значения для бокового врезания (X/Z) порядок X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z проходов 1 0,181 0,193 0,212 0,216 0,177 0,207 0,223 0,264 0,302 0,341 0,374 0,405 0,435 2 0,149 0,159 0,175 0,178 0,146 0,171 0,184 0,218 0,249 0,282 0,309 0,335 0,359 3 0,137 0,146 0,160 0,163 0,134 0,156 0,168 0,200 0,228 0,258 0,283 0,306 0,329 4 0,105 0,112 0,123 0,125 0,103 0,120 0,129 0,153 0,175 0,198 0,217 0,235 0,252 5 0,088 0,094 0,103 0,106 0,087 0,101 0,109 0,129 0,148 0,167 0,183 0,198 0,213 6 0,083 0,091 0,093 0,076 0,089 0,096 0,114 0,130 0,147 0,161 0,175 0,187 7 0,084 0,069 0,080 0,087 0,103 0,118 0,133 0,146 0,158 0,169 8 0,063 0,074 0,080 0,095 0,108 0,122 0,134 0,145 0,156 9 0,059 0,069 0,074 0,088 0,101 0,114 0,125 0,135 0,145 10 0,070 0,083 0,095 0,107 0,117 0,127 0,136 11 0,078 0,089 0,101 0,111 0,120 0,129 12 0,085 0,096 0,105 0,114 0,122 13 0,092 0,101 0,109 0,117 14 0,097 0,105 0,112 15 0,101 0,108 16 0,104 T Ap (мм) 0,660 0,787 0,864 0,965 0,914 1,067 1,219 1,524 1,829 2,159 2,464 2,769 3,073 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08–0,13 мм. Резьба UN, внутренняя TPI (ниток на дюйм) 24 20 18 16 14 12 11 10 9 8 7 6 5 T Ap (мм) 0,584 0,686 0,762 0,864 0,991 1,143 1,245 1,372 1,524 1,727 1,956 2,286 2,743 N Ap 5 6 6 7 8 9 9 10 11 12 13 14 15 значения для бокового врезания (X/Z) порядок X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z проходов 1 0,160 0,168 0,187 0,193 0,205 0,221 0,241 0,250 0,264 0,285 0,309 0,347 0,402 2 0,132 0,139 0,154 0,159 0,169 0,183 0,199 0,207 0,218 0,236 0,255 0,287 0,332 3 0,121 0,127 0,141 0,146 0,155 0,167 0,182 0,189 0,200 0,216 0,234 0,263 0,304 4 0,093 0,097 0,108 0,112 0,119 0,128 0,140 0,145 0,153 0,166 0,179 0,202 0,233 5 0,078 0,082 0,091 0,094 0,100 0,108 0,118 0,123 0,129 0,140 0,151 0,170 0,196 6 0,072 0,080 0,083 0,088 0,095 0,104 0,108 0,114 0,123 0,133 0,150 0,173 7 0,075 0,080 0,086 0,094 0,098 0,103 0,111 0,120 0,135 0,156 8 0,073 0,079 0,086 0,090 0,095 0,102 0,111 0,124 0,144 9 0,074 0,080 0,084 0,088 0,095 0,103 0,116 0,134 10 0,078 0,083 0,089 0,097 0,109 0,126 11 0,078 0,085 0,092 0,103 0,119 12 0,080 0,087 0,098 0,113 13 0,083 0,094 0,108 14 0,080 0,090 0,104 15 0,100 16 T Ap (мм) 0,584 0,686 0,762 0,864 0,991 1,143 1,245 1,372 1,524 1,727 2,036 2,286 2,743 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08–0,13 мм. D98 kennametal.com
