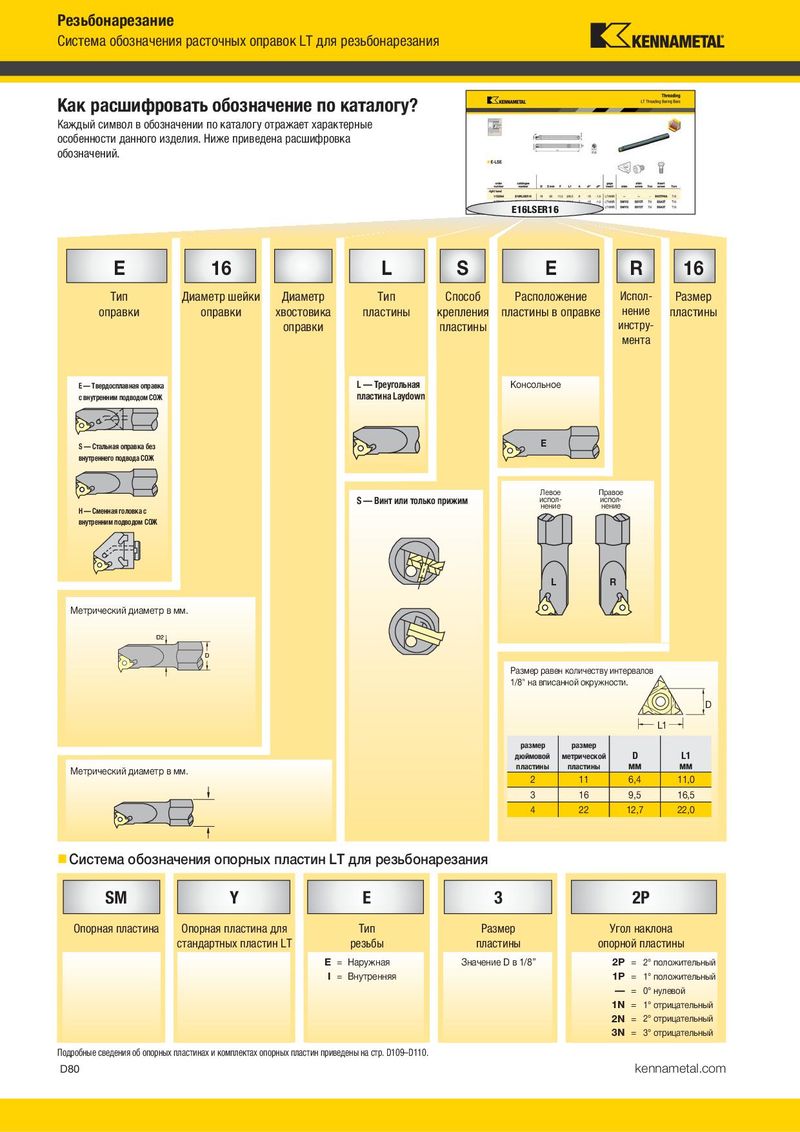

Резьбонарезание Система обозначения расточных оправок LT для резьбонарезания Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. E16LSER16 E 16 L S E R 16 Тип Диаметр шейки Диаметр Тип Способ Расположение Испол- Размер оправки оправки хвостовика пластины крепления пластины в оправке нение пластины оправки пластины инстру- мента E — Твердосплавная оправка L — Треугольная Консольное с внутренним подводом СОЖ пластина Laydown S — Стальная оправка без E внутреннего подвода СОЖ Левое Правое S — Винт или только прижим испол- испол- нение нение H — Сменная головка с внутренним подводом СОЖ L R Метрический диаметр в мм. Размер равен количеству интервалов 1/8" на вписанной окружности. D L1 размер размер дюймовой метрической D L1 Метрический диаметр в мм. пластины пластины мм мм 2 11 6,4 11,0 3 16 9,5 16,5 4 22 12,7 22,0 Система обозначения опорных пластин LT для резьбонарезания SM Y E 3 2P Опорная пластина Опорная пластина для Тип Размер Угол наклона стандартных пластин LT резьбы пластины опорной пластины E = Наружная Значение D в 1/8” 2P = 2° положительный I = Внутренняя 1P = 1° положительный — = 0° нулевой 1N = 1° отрицательный 2N = 2° отрицательный 3N = 3° отрицательный Подробные сведения об опорных пластинах и комплектах опорных пластин приведены на стр. D109–D110. D80 kennametal.com
