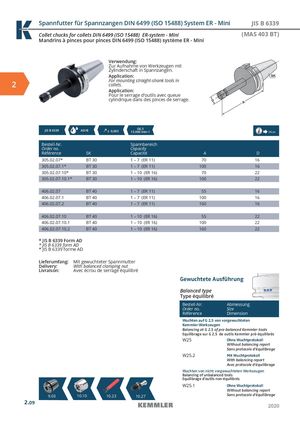

Spannfutter für Spannzangen DIN 6499 (ISO 15488) System ER - Mini JIS B 6339 Collet chucks for collets DIN 6499 (ISO 15488) ER-system - Mini (MAS 403 BT) Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER - Mini Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: 2 For mounting straight-shank tools incollets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. JIS B 6339 AD/B  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D 305.02.07* BT 30 1 – 7 (ER 11) 70 16 305.02.07.1* BT 30 1 – 7 (ER 11) 100 16 305.02.07.10* BT 30 1 – 10 (ER 16) 70 22 305.02.07.10.1* BT 30 1 – 10 (ER 16) 100 22 406.02.07 BT 40 1 – 7 (ER 11) 55 16 406.02.07.1 BT 40 1 – 7 (ER 11) 100 16 406.02.07.2 BT 40 1 – 7 (ER 11) 160 16 406.02.07.10 BT 40 1 – 10 (ER 16) 55 22 406.02.07.10.1 BT 40 1 – 10 (ER 16) 100 22 406.02.07.10.2 BT 40 1 – 10 (ER 16) 160 22 * JIS B 6339 Form AD * JIS B 6339 form AD * JIS B 6339 forme AD Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 de outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 99.023 1101.160 1101.263 10.27 Sans protocole d‘équilibrage 2.09 2020
