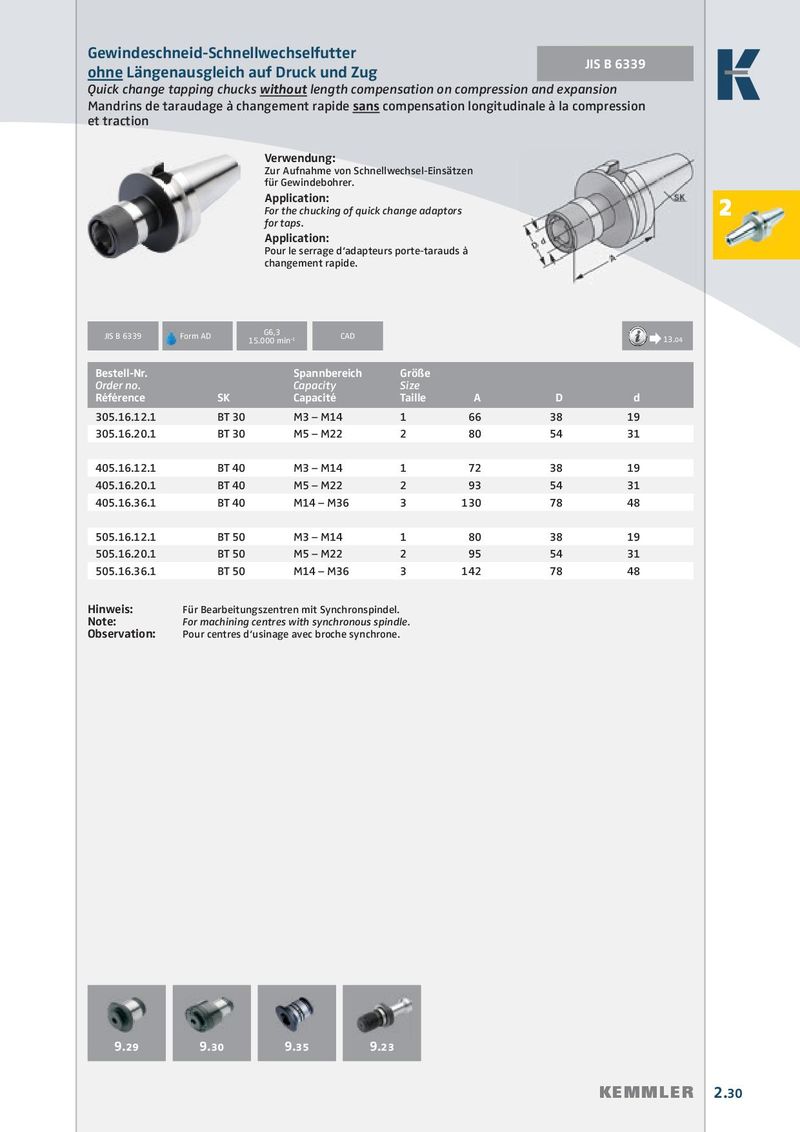

Gewindeschneid-Schnellwechselfutter JIS B 6339 DIN 69871 ohne Längenausgleich auf Druck und Zug Quick change tapping chucks without length compensation on compression and expansion Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression et traction Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer. Application: For the chucking of quick change adaptors 2 for taps. Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide. G6,3 JIS B 6339 Form AD Form AD CAD 15.000 min -1 Æ Æ Æ Æ 13.04 Bestell-Nr. Spannbereich Größe Order no. Capacity Size Référence SK Capacité Taille A D d 305.16.12.1 BT 30 M3 – M14 1 66 38 19 305.16.20.1 BT 30 M5 – M22 2 80 54 31 405.16.12.1 BT 40 M3 – M14 1 72 38 19 405.16.20.1 BT 40 M5 – M22 2 93 54 31 405.16.36.1 BT 40 M14 – M36 3 130 78 48 505.16.12.1 BT 50 M3 – M14 1 80 38 19 505.16.20.1 BT 50 M5 – M22 2 95 54 31 505.16.36.1 BT 50 M14 – M36 3 142 78 48 Hinweis: Für Bearbeitungszentren mit Synchronspindel. Note: For machining centres with synchronous spindle. Observation: Pour centres d‘usinage avec broche synchrone. 9.29 9.30 9.35 9.23 KEMMLER 2.30
