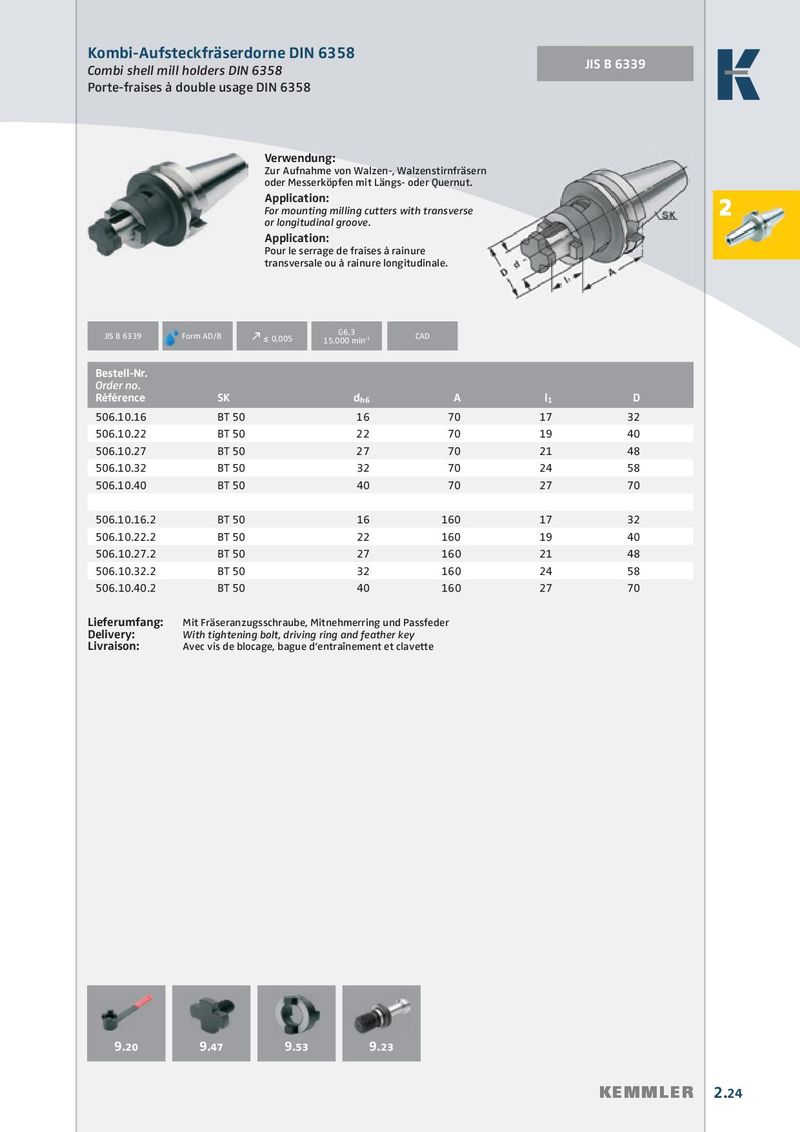

Kombi-Aufsteckfräserdorne DIN 6358 JIS B 6339 DIN 69871 Combi shell mill holders DIN 6358 Porte-fraises à double usage DIN 6358 Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut. Application: For mounting milling cutters with transverse 2 or longitudinal groove. Application: Pour le serrage de fraises à rainure trans versale ou à rainure longitu dinale. G6,3 JIS B 6339 Form AD/B Form AD/B k ≤ 0,005 15.000 min -1 CAD Bestell-Nr. Order no. Référence SK d h6 A l 1 D 506.10.16 BT 50 16 70 17 32 506.10.22 BT 50 22 70 19 40 506.10.27 BT 50 27 70 21 48 506.10.32 BT 50 32 70 24 58 506.10.40 BT 50 40 70 27 70 506.10.16.2 BT 50 16 160 17 32 506.10.22.2 BT 50 22 160 19 40 506.10.27.2 BT 50 27 160 21 48 506.10.32.2 BT 50 32 160 24 58 506.10.40.2 BT 50 40 160 27 70 Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder Delivery: With tightening bolt, driving ring and feather key Livraison: Avec vis de blocage, bague d’entraînement et clavette 9.20 9.47 9.53 9.23 KEMMLER 2.24
