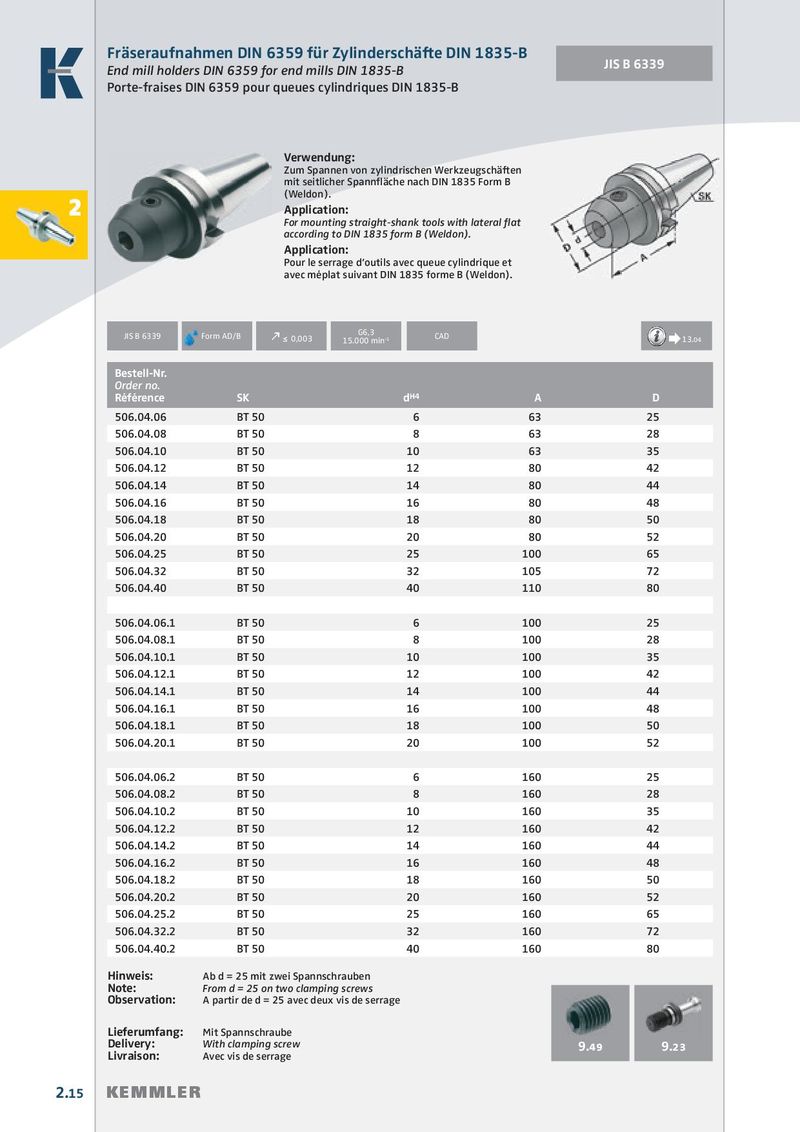

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B JIS B 6339 DIN 69871 End mill holders DIN 6359 for end mills DIN 1835-B Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). 2 Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). G6,3 JIS B 6339 Form AD/B Form AD/B k ≤ 0,003 CAD 15.000 min -1 Æ Æ Æ Æ 13.04 Bestell-Nr. Order no. Référence SK d H4 A D 506.04.06 BT 50 6 63 25 506.04.08 BT 50 8 63 28 506.04.10 BT 50 10 63 35 506.04.12 BT 50 12 80 42 506.04.14 BT 50 14 80 44 506.04.16 BT 50 16 80 48 506.04.18 BT 50 18 80 50 506.04.20 BT 50 20 80 52 506.04.25 BT 50 25 100 65 506.04.32 BT 50 32 105 72 506.04.40 BT 50 40 110 80 506.04.06.1 BT 50 6 100 25 506.04.08.1 BT 50 8 100 28 506.04.10.1 BT 50 10 100 35 506.04.12.1 BT 50 12 100 42 506.04.14.1 BT 50 14 100 44 506.04.16.1 BT 50 16 100 48 506.04.18.1 BT 50 18 100 50 506.04.20.1 BT 50 20 100 52 506.04.06.2 BT 50 6 160 25 506.04.08.2 BT 50 8 160 28 506.04.10.2 BT 50 10 160 35 506.04.12.2 BT 50 12 160 42 506.04.14.2 BT 50 14 160 44 506.04.16.2 BT 50 16 160 48 506.04.18.2 BT 50 18 160 50 506.04.20.2 BT 50 20 160 52 506.04.25.2 BT 50 25 160 65 506.04.32.2 BT 50 32 160 72 506.04.40.2 BT 50 40 160 80 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw 9.49 9.23 Livraison: Avec vis de serrage 2.15 KEMMLER
