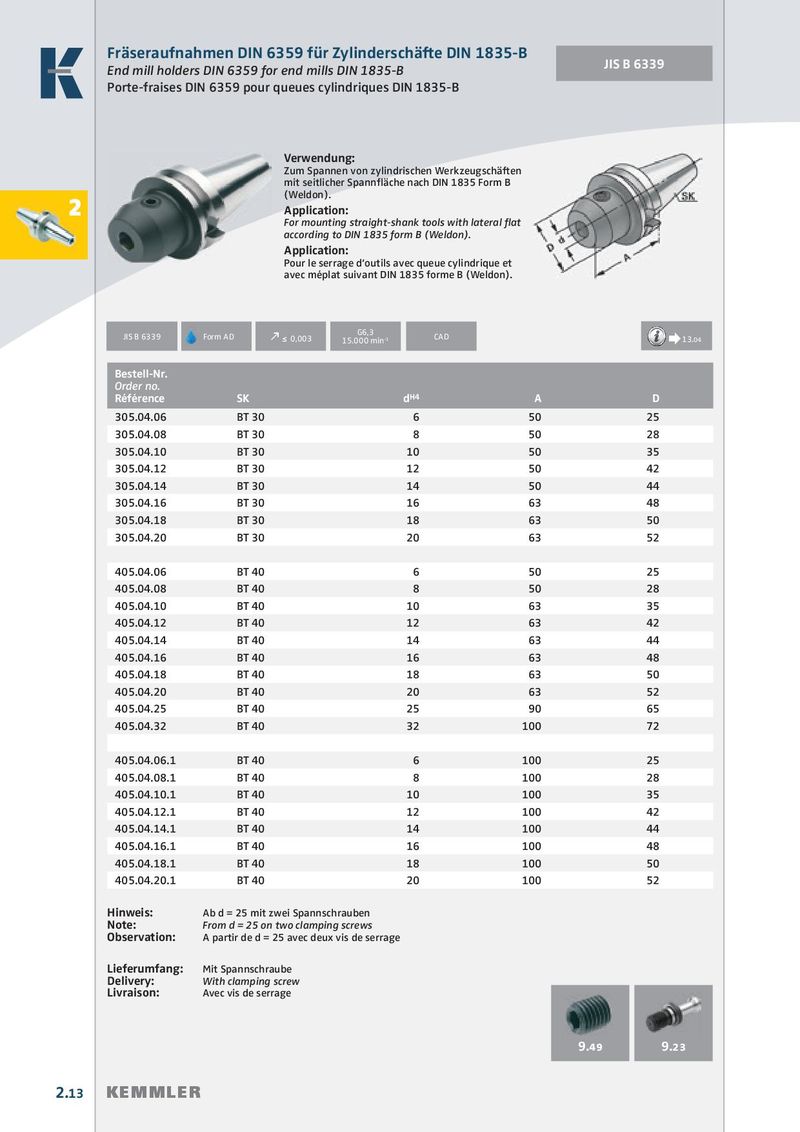

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B JIS B 6339 DIN 69871 End mill holders DIN 6359 for end mills DIN 1835-B Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). 2 Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). G6,3 JIS B 6339 Form AD Form AD k ≤ 0,003 15.000 min -1 CAD Æ Æ Æ Æ 13.04 Bestell-Nr. Order no. Référence SK d H4 A D 305.04.06 BT 30 6 50 25 305.04.08 BT 30 8 50 28 305.04.10 BT 30 10 50 35 305.04.12 BT 30 12 50 42 305.04.14 BT 30 14 50 44 305.04.16 BT 30 16 63 48 305.04.18 BT 30 18 63 50 305.04.20 BT 30 20 63 52 405.04.06 BT 40 6 50 25 405.04.08 BT 40 8 50 28 405.04.10 BT 40 10 63 35 405.04.12 BT 40 12 63 42 405.04.14 BT 40 14 63 44 405.04.16 BT 40 16 63 48 405.04.18 BT 40 18 63 50 405.04.20 BT 40 20 63 52 405.04.25 BT 40 25 90 65 405.04.32 BT 40 32 100 72 405.04.06.1 BT 40 6 100 25 405.04.08.1 BT 40 8 100 28 405.04.10.1 BT 40 10 100 35 405.04.12.1 BT 40 12 100 42 405.04.14.1 BT 40 14 100 44 405.04.16.1 BT 40 16 100 48 405.04.18.1 BT 40 18 100 50 405.04.20.1 BT 40 20 100 52 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage 9.49 9.23 2.13 KEMMLER
