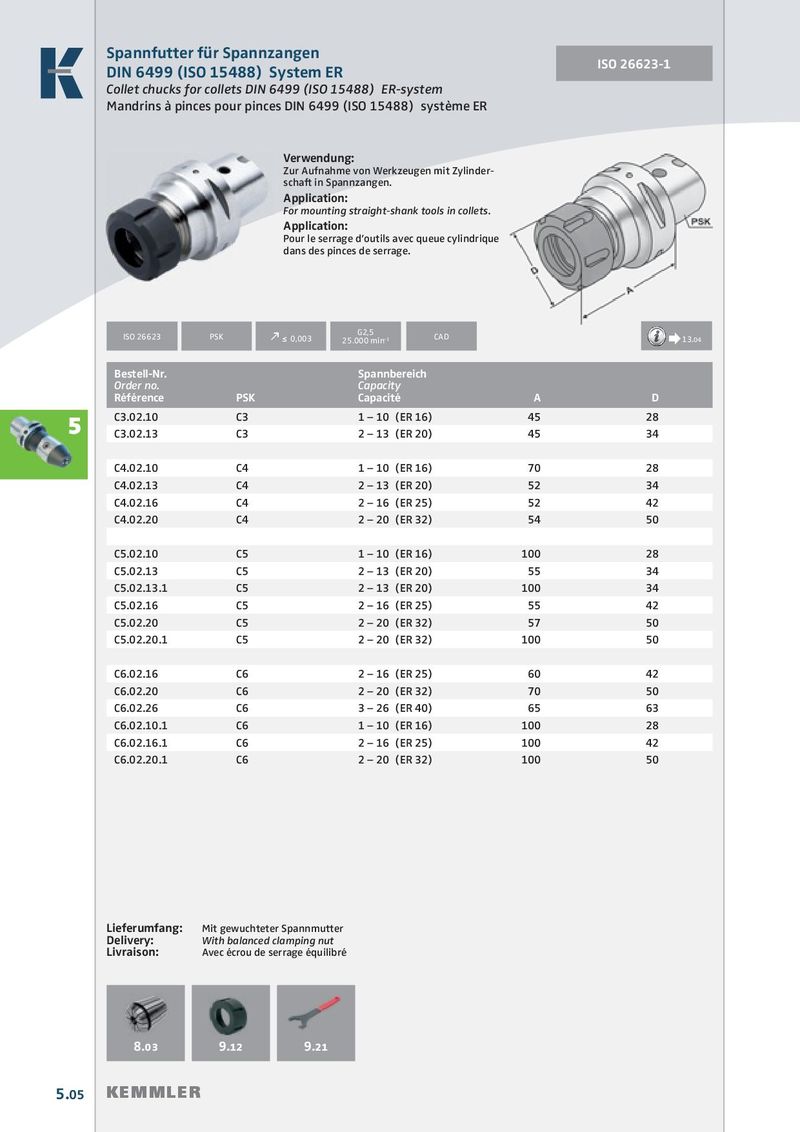

Spannfutter für Spannzangen ISO 26623-1 DIN 6499 (ISO 15488) System ER Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinder- schaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. G2,5 ISO 26623 PSK k ≤  0,003 25.000 min -1 CAD Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence PSK Capacité A D C3.02.10 C3 1 – 10 (ER 16) 45 28 5 C3.02.13 C3 2 – 13 (ER 20) 45 34 C4.02.10 C4 1 – 10 (ER 16) 70 28 C4.02.13 C4 2 – 13 (ER 20) 52 34 C4.02.16 C4 2 – 16 (ER 25) 52 42 C4.02.20 C4 2 – 20 (ER 32) 54 50 C5.02.10 C5 1 – 10 (ER 16) 100 28 C5.02.13 C5 2 – 13 (ER 20) 55 34 C5.02.13.1 C5 2 – 13 (ER 20) 100 34 C5.02.16 C5 2 – 16 (ER 25) 55 42 C5.02.20 C5 2 – 20 (ER 32) 57 50 C5.02.20.1 C5 2 – 20 (ER 32) 100 50 C6.02.16 C6 2 – 16 (ER 25) 60 42 C6.02.20 C6 2 – 20 (ER 32) 70 50 C6.02.26 C6 3 – 26 (ER 40) 65 63 C6.02.10.1 C6 1 – 10 (ER 16) 100 28 C6.02.16.1 C6 2 – 16 (ER 25) 100 42 C6.02.20.1 C6 2 – 20 (ER 32) 100 50 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 8.03 9.12 9.21 5.05 KEMMLER
