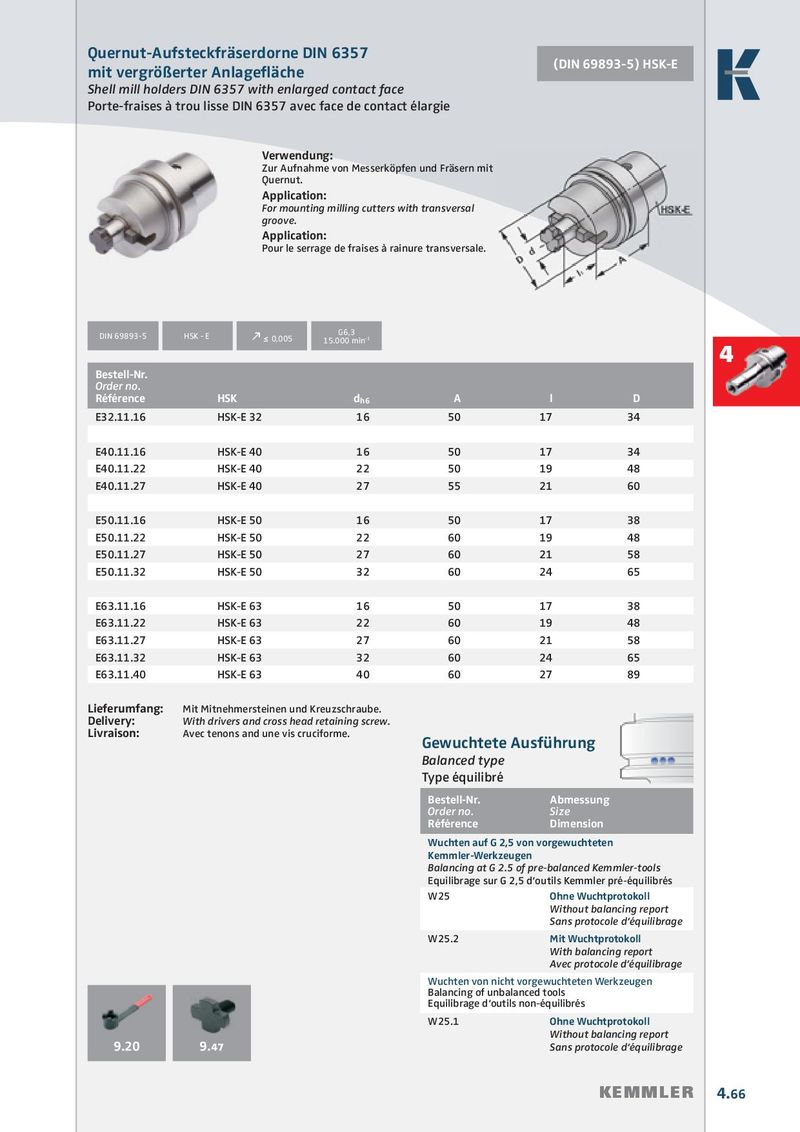

Quernut-Aufsteckfräserdorne DIN 6357 (DIN 69893-5) HSK-E mit vergrößerter Anlagefläche Shell mill holders DIN 6357 with enlarged contact face Porte-fraises à trou lisse DIN 6357 avec face de contact élargie Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut. Application: For mounting milling cutters with transversal groove. Application: Pour le serrage de fraises à rainure transversale. G6,3 DIN 69893-5 HSK - E k ≤  0,005 15.000 min -1 4 Bestell-Nr. Order no. Référence HSK d h6 A l D E32.11.16 HSK-E 32 16 50 17 34 E40.11.16 HSK-E 40 16 50 17 34 E40.11.22 HSK-E 40 22 50 19 48 E40.11.27 HSK-E 40 27 55 21 60 E50.11.16 HSK-E 50 16 50 17 38 E50.11.22 HSK-E 50 22 60 19 48 E50.11.27 HSK-E 50 27 60 21 58 E50.11.32 HSK-E 50 32 60 24 65 E63.11.16 HSK-E 63 16 50 17 38 E63.11.22 HSK-E 63 22 60 19 48 E63.11.27 HSK-E 63 27 60 21 58 E63.11.32 HSK-E 63 32 60 24 65 E63.11.40 HSK-E 63 40 60 27 89 Lieferumfang: Mit Mitnehmersteinen und Kreuzschraube. Delivery: With drivers and cross head retaining screw. Livraison: Avec tenons and une vis cruciforme. Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 9.20 9.47 Sans protocole d‘équilibrage KEMMLER 4.66
