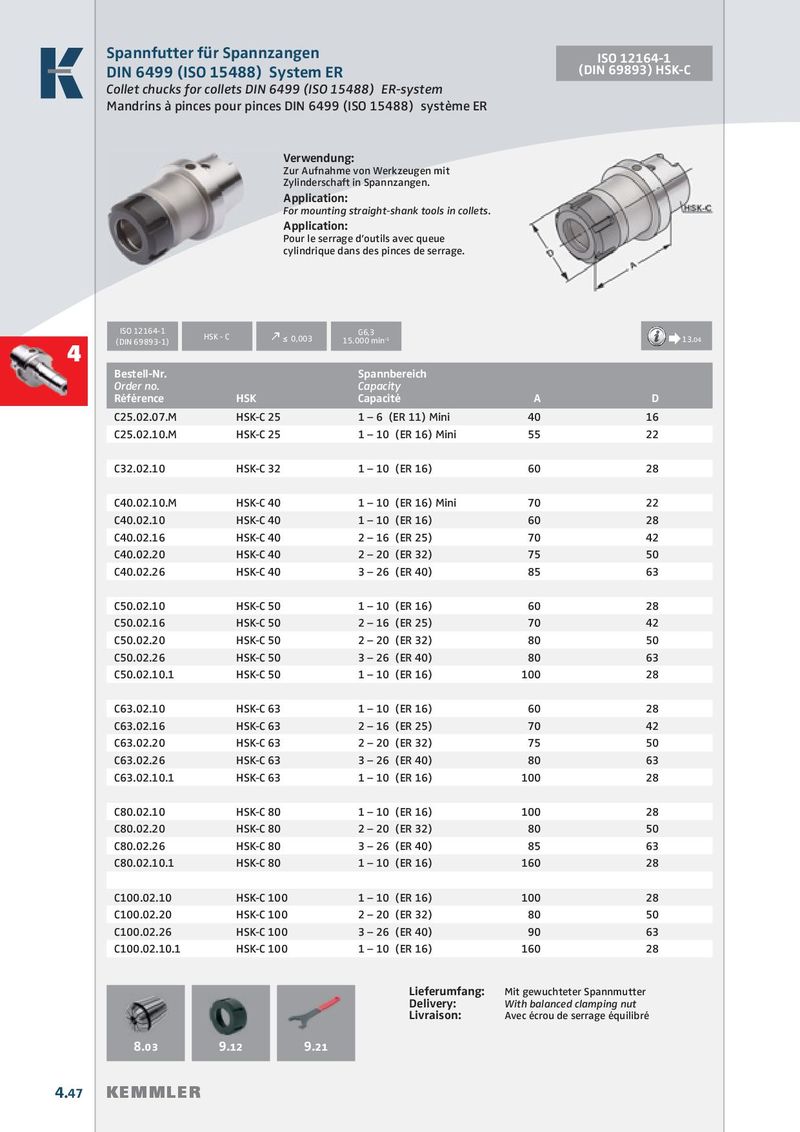

Общий каталог Kemmler 2017 - 2018 - страница 168

Spannfutter für Spannzangen ISO 12164-1 DIN 6499 (ISO 15488) System ER (DIN 69893) HSK-C Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. ISO 12164-1 G6,3 HSK - C (DIN 69893-1) k ≤  0,003 15.000 min -1 Æ 13.04 4 Bestell-Nr. Spannbereich Order no. Capacity Référence HSK Capacité A D C25.02.07.M HSK-C 25 1 – 6 (ER 11) Mini 40 16 C25.02.10.M HSK-C 25 1 – 10 (ER 16) Mini 55 22 C32.02.10 HSK-C 32 1 – 10 (ER 16) 60 28 C40.02.10.M HSK-C 40 1 – 10 (ER 16) Mini 70 22 C40.02.10 HSK-C 40 1 – 10 (ER 16) 60 28 C40.02.16 HSK-C 40 2 – 16 (ER 25) 70 42 C40.02.20 HSK-C 40 2 – 20 (ER 32) 75 50 C40.02.26 HSK-C 40 3 – 26 (ER 40) 85 63 C50.02.10 HSK-C 50 1 – 10 (ER 16) 60 28 C50.02.16 HSK-C 50 2 – 16 (ER 25) 70 42 C50.02.20 HSK-C 50 2 – 20 (ER 32) 80 50 C50.02.26 HSK-C 50 3 – 26 (ER 40) 80 63 C50.02.10.1 HSK-C 50 1 – 10 (ER 16) 100 28 C63.02.10 HSK-C 63 1 – 10 (ER 16) 60 28 C63.02.16 HSK-C 63 2 – 16 (ER 25) 70 42 C63.02.20 HSK-C 63 2 – 20 (ER 32) 75 50 C63.02.26 HSK-C 63 3 – 26 (ER 40) 80 63 C63.02.10.1 HSK-C 63 1 – 10 (ER 16) 100 28 C80.02.10 HSK-C 80 1 – 10 (ER 16) 100 28 C80.02.20 HSK-C 80 2 – 20 (ER 32) 80 50 C80.02.26 HSK-C 80 3 – 26 (ER 40) 85 63 C80.02.10.1 HSK-C 80 1 – 10 (ER 16) 160 28 C100.02.10 HSK-C 100 1 – 10 (ER 16) 100 28 C100.02.20 HSK-C 100 2 – 20 (ER 32) 80 50 C100.02.26 HSK-C 100 3 – 26 (ER 40) 90 63 C100.02.10.1 HSK-C 100 1 – 10 (ER 16) 160 28 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 8.03 9.12 9.21 4.47 KEMMLER
