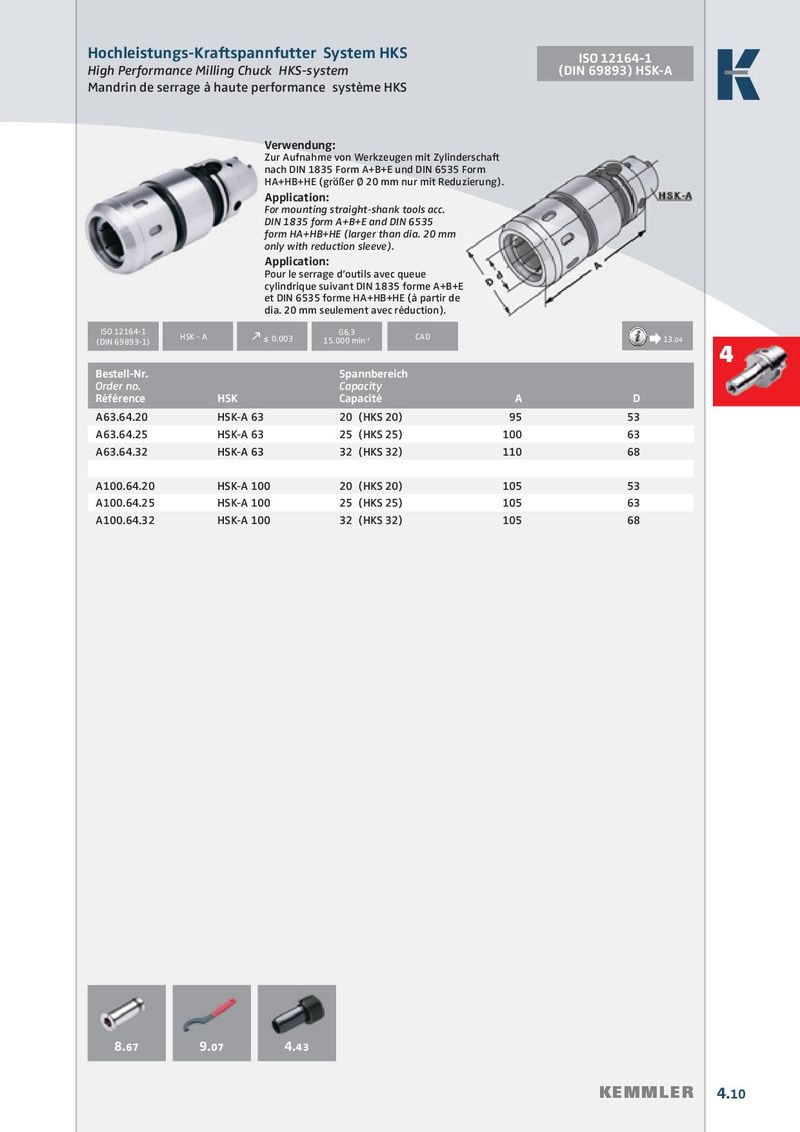

Общий каталог Kemmler 2017 - 2018 - страница 131

Hochleistungs-Kraftspannfutter System HKS ISO 12164-1 High Performance Milling Chuck HKS-system (DIN 69893) HSK-A Mandrin de serrage à haute performance système HKS Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). ISO 12164-1 G6,3 HSK - A (DIN 69893-1) k ≤  0,003 15.000 min -1 CAD Æ 13.04 4 Bestell-Nr. Spannbereich Order no. Capacity Référence HSK Capacité A D A63.64.20 HSK-A 63 20 (HKS 20) 95 53 A63.64.25 HSK-A 63 25 (HKS 25) 100 63 A63.64.32 HSK-A 63 32 (HKS 32) 110 68 A100.64.20 HSK-A 100 20 (HKS 20) 105 53 A100.64.25 HSK-A 100 25 (HKS 25) 105 63 A100.64.32 HSK-A 100 32 (HKS 32) 105 68 8.67 9.07 4.43 KEMMLER 4.10
