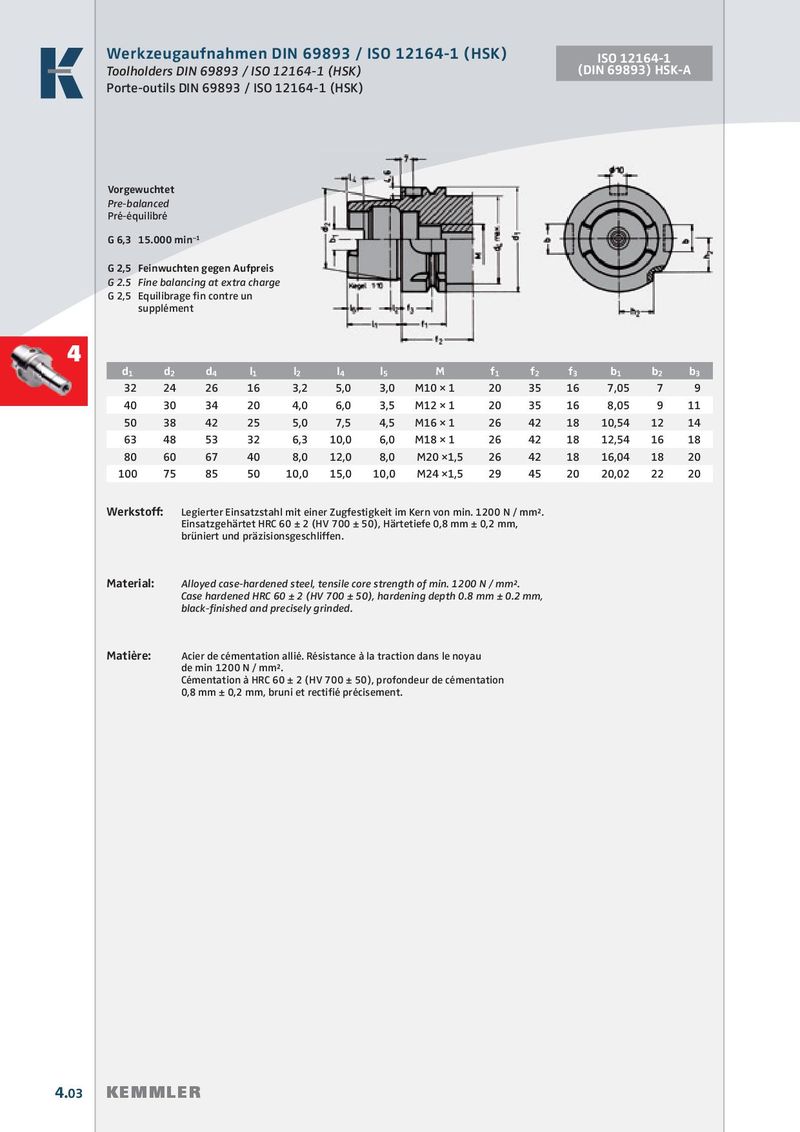

Werkzeugaufnahmen DIN 69893 / ISO 12164-1 (HSK) ISO 12164-1 Toolholders DIN 69893 / ISO 12164-1 (HSK) (DIN 69893) HSK-A Porte-outils DIN 69893 / ISO 12164-1 (HSK) Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min –1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage fi n contre un supplément 4 d 1 d 2 d 4 l 1 l 2 l 4 l 5 M f 1 f 2 f 3 b 1 b 2 b 3  32 24 26 16  3,2  5,0  3,0 M10 × 1 20 35 16  7,05  7  9  40 30 34 20  4,0  6,0  3,5 M12 × 1 20 35 16  8,05  9 11  50 38 42 25  5,0  7,5  4,5 M16 × 1 26 42 18 10,54 12 14  63 48 53 32  6,3 10,0  6,0 M18 × 1 26 42 18 12,54 16 18  80 60 67 40  8,0 12,0  8,0 M20 ×1,5 26 42 18 16,04 18 20 100 75 85 50 10,0 15,0 10,0 M24 ×1,5 29 45 20 20,02 22 20 Werkstoff: Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliffen. Material: Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-fi nished and precisely grinded. Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 1200 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifié précisement. 4.03 KEMMLER
