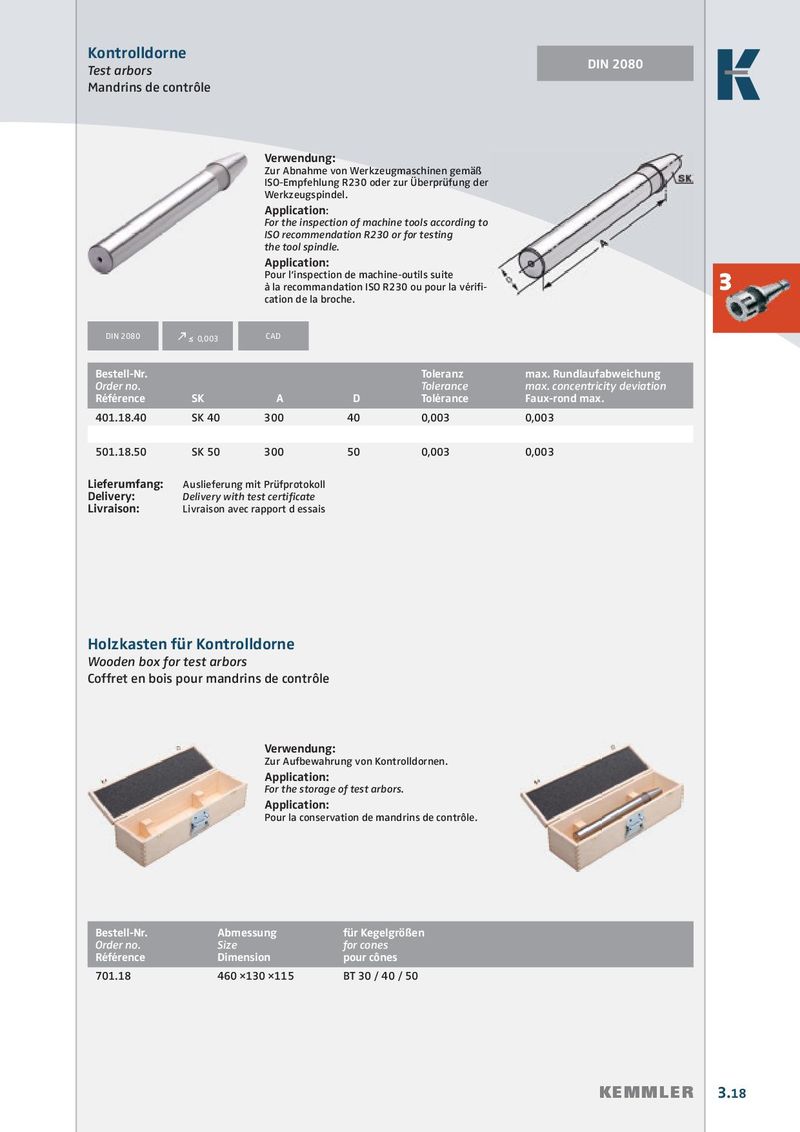

Общий каталог Kemmler 2017 - 2018 - страница 121

Kontrolldorne DIN 2080 Test arbors Mandrins de contrôle Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application: For the inspection of machine tools according to ISO recommendation R230 or for testing the tool spindle. Application: Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour la vérifi - 3 cation de la broche. DIN 2080 k ≤ 0,003 CAD Bestell-Nr. Toleranz max. Rundlaufabweichung Order no. Tolerance max. concentricity deviation Référence SK A D Tolérance Faux-rond max. 401.18.40 SK 40 300 40 0,003 0,003 501.18.50 SK 50 300 50 0,003 0,003 Lieferumfang: Auslieferung mit Prüfprotokoll Delivery: Delivery with test certifi cate Livraison: Livraison avec rapport d essais Holzkasten für Kontrolldorne Wooden box for test arbors Coffret en bois pour mandrins de contrôle Verwendung: Zur Aufbewahrung von Kontrolldornen. Application: For the storage of test arbors. Application: Pour la conservation de mandrins de contrôle. Bestell-Nr. Abmessung für Kegelgrößen Order no. Size for cones Référence Dimension pour cônes 701.18 460 ×130 ×115 BT 30 / 40 / 50 KEMMLER 3.18
