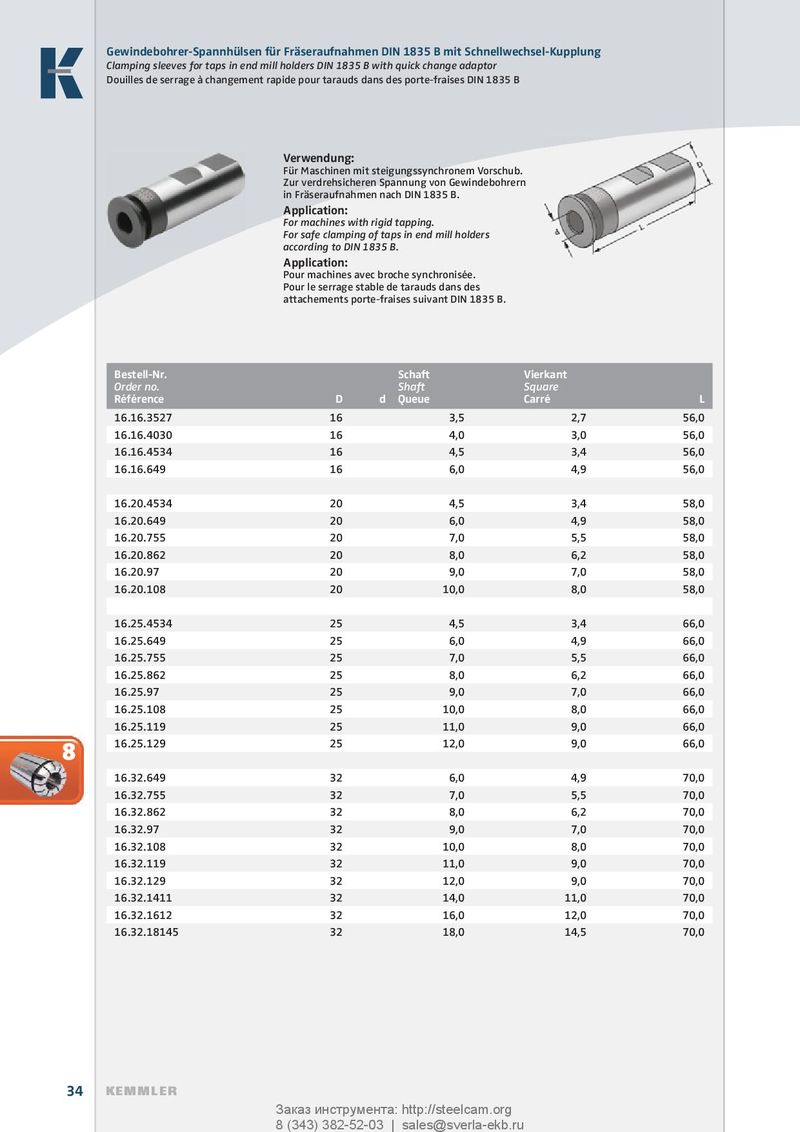

Каталог Kemmler резьбонарезные патроны - страница 34

Gewindebohrer-Spannhülsen für Fräseraufnahmen DIN 1835 B mit Schnellwechsel-Kupplung Clamping sleeves for taps in end mill holders DIN 1835 B with quick change adaptor Douilles de serrage à changement rapide pour tarauds dans des porte-fraises DIN 1835 B Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern in Fräseraufnahmen nach DIN 1835 B. Application: For machines with rigid tapping. For safe clamping of taps in end mill holders according to DIN 1835 B. Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds dans des attachements porte-fraises suivant DIN 1835 B. Bestell-Nr. Schaft Vierkant Order no. Shaft Square Référence D d Queue Carré L 16.16.3527 16 3,5 2,7 56,0 16.16.4030 16 4,0 3,0 56,0 16.16.4534 16 4,5 3,4 56,0 16.16.649 16 6,0 4,9 56,0 16.20.4534 20 4,5 3,4 58,0 16.20.649 20 6,0 4,9 58,0 16.20.755 20 7,0 5,5 58,0 16.20.862 20 8,0 6,2 58,0 16.20.97 20 9,0 7,0 58,0 16.20.108 20 10,0 8,0 58,0 16.25.4534 25 4,5 3,4 66,0 16.25.649 25 6,0 4,9 66,0 16.25.755 25 7,0 5,5 66,0 16.25.862 25 8,0 6,2 66,0 16.25.97 25 9,0 7,0 66,0 16.25.108 25 10,0 8,0 66,0 16.25.119 25 11,0 9,0 66,0 16.25.129 25 12,0 9,0 66,0 8 16.32.649 32 6,0 4,9 70,0 16.32.755 32 7,0 5,5 70,0 16.32.862 32 8,0 6,2 70,0 16.32.97 32 9,0 7,0 70,0 16.32.108 32 10,0 8,0 70,0 16.32.119 32 11,0 9,0 70,0 16.32.129 32 12,0 9,0 70,0 16.32.1411 32 14,0 11,0 70,0 16.32.1612 32 16,0 12,0 70,0 16.32.18145 32 18,0 14,5 70,0 34 KEMMLER KEMMLER Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
