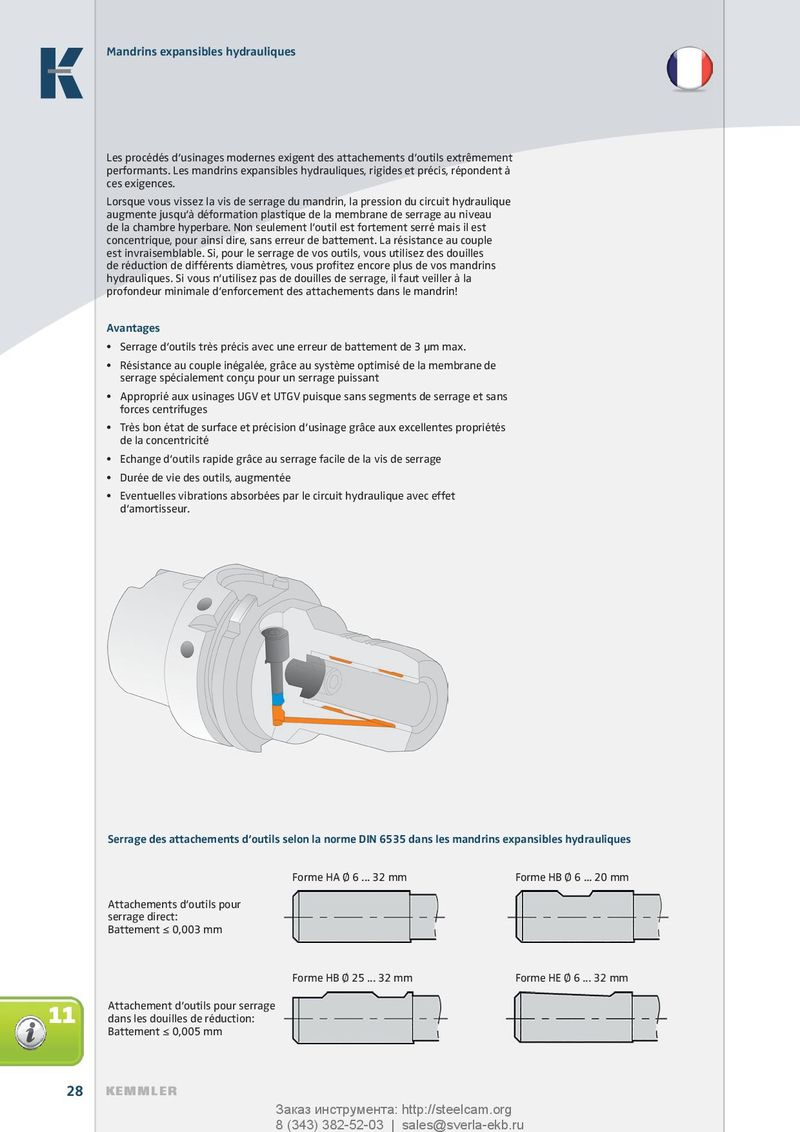

Mandrins expansibles hydrauliques Les procédés d‘usinages modernes exigent des attachements d‘outils extrêmement performants. Les mandrins expansibles hydrauliques, rigides et précis, répondent à ces exigences. Lorsque vous vissez la vis de serrage du mandrin, la pression du circuit hydraulique augmente jusqu‘à déformation plastique de la membrane de serrage au niveau de la chambre hyperbare. Non seulement l‘outil est fortement serré mais il est concentrique, pour ainsi dire, sans erreur de battement. La résistance au couple est invraisemblable. Si, pour le serrage de vos outils, vous utilisez des douilles de réduction de différents diamètres, vous profi tez encore plus de vos mandrins hydrauliques. Si vous n‘utilisez pas de douilles de serrage, il faut veiller à la profondeur minimale d‘enforcement des attachements dans le mandrin! Avantages • Serrage d‘outils très précis avec une erreur de battement de 3 µm max. • Résistance au couple inégalée, grâce au système optimisé de la membrane de serrage spécialement conçu pour un serrage puissant • Approprié aux usinages UGV et UTGV puisque sans segments de serrage et sans forces centrifuges • Très bon état de surface et précision d‘usinage grâce aux excellentes propriétés de la concentricité • Echange d‘outils rapide grâce au serrage facile de la vis de serrage • Durée de vie des outils, augmentée • Eventuelles vibrations absorbées par le circuit hydraulique avec effet d‘amortisseur. Serrage des attachements d‘outils selon la norme DIN 6535 dans les mandrins expansibles hydrauliques Forme HA Ø 6 ... 32 mm Forme HB Ø 6 ... 20 mm Attachements d‘outils pour serrage direct: Battement ≤ 0,003 mm Forme HB Ø 25 ... 32 mm Forme HE Ø 6 ... 32 mm Attachement d‘outils pour serrage 11 dans les douilles de réduction: Battement ≤ 0,005 mm 28 KEMMLER KEMMLER Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
