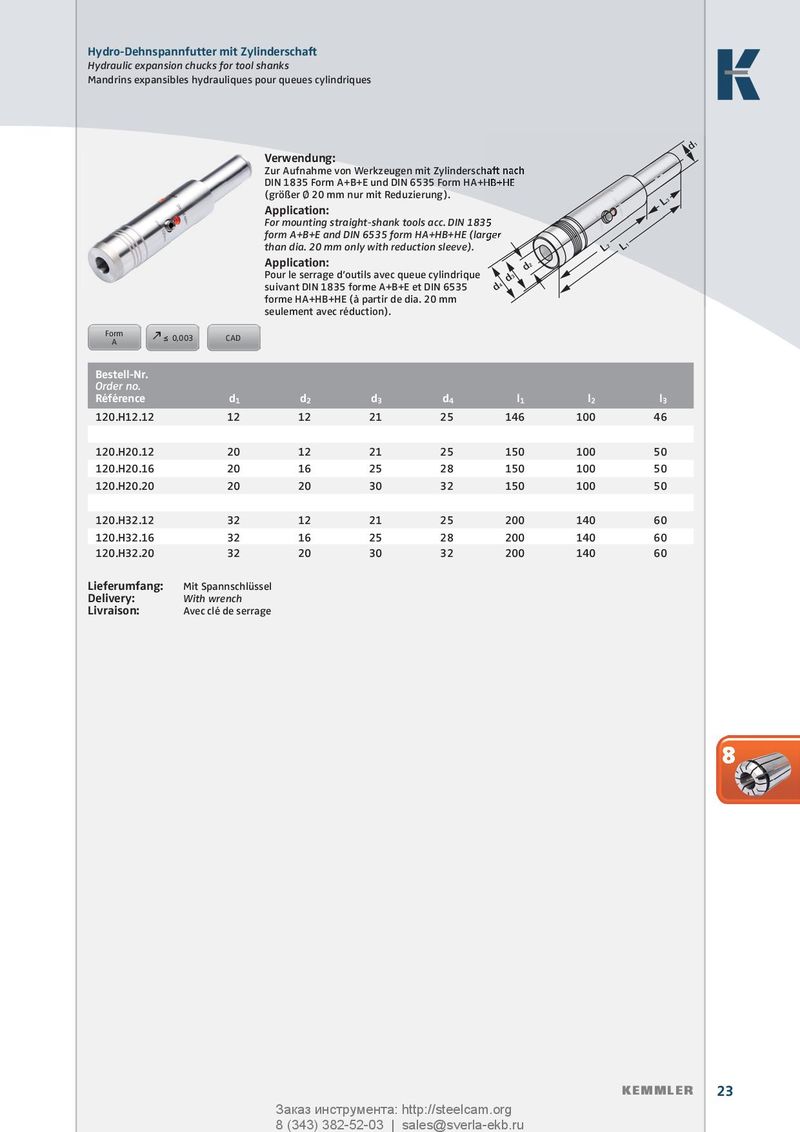

Каталог Kemmler гидроразжимные патроны - страница 23

Hydro-Dehnspannfutter mit Zylinderschaft Hydraulic expansion chucks for tool shanks Mandrins expansibles hydrauliques pour queues cylindriques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach Zur Aufnahme von Werkzeugen mit Zylinderschaft nach Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 For mounting straight-shank tools acc. DIN 1835 For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger form A+B+E and DIN 6535 form HA+HB+HE (larger form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). Form A k ≤ 0,003 CAD Bestell-Nr. Order no. Référence d 1 d 2 d 3 d 4 l 1 l 2 l 3 120.H12.12 12 12 21 25 146 100 46 120.H20.12 20 12 21 25 150 100 50 120.H20.16 20 16 25 28 150 100 50 120.H20.20 20 20 30 32 150 100 50 120.H32.12 32 12 21 25 200 140 60 120.H32.16 32 16 25 28 200 140 60 120.H32.20 32 20 30 32 200 140 60 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage 8 KEMMLER 23 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
