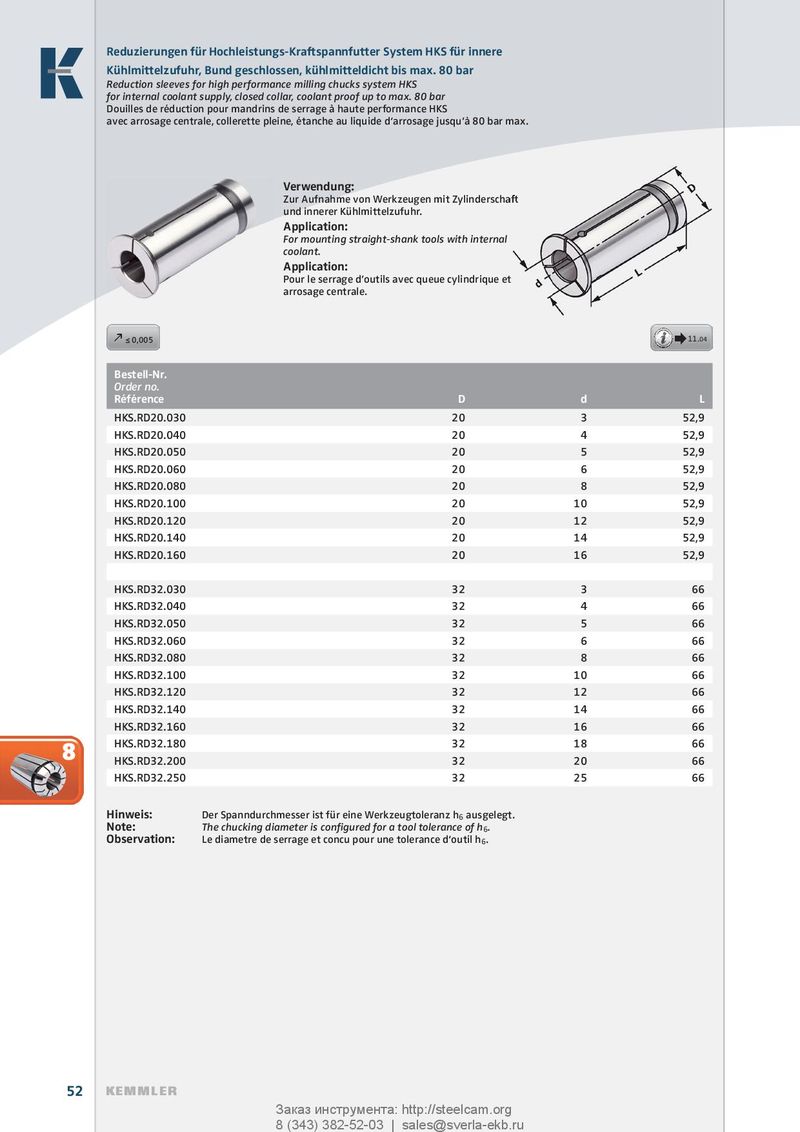

Reduzierungen für Hochleistungs-Kraftspannfutter System HKS für innere Kühlmittelzufuhr, Bund geschlossen, kühlmitteldicht bis max. 80 bar Reduction sleeves for high performance milling chucks system HKS for internal coolant supply, closed collar, coolant proof up to max. 80 bar Douilles de réduction pour mandrins de serrage à haute performance HKS avec arrosage centrale, collerette pleine, étanche au liquide d‘arrosage jusqu’à 80 bar max. Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft Zur Aufnahme von Werkzeugen mit Zylinderschaft Zur Aufnahme von Werkzeugen mit Zylinderschaft und innerer Kühlmittelzufuhr. Application: For mounting straight-shank tools with internal coolant. Application: Pour le serrage d’outils avec queue cylindrique et Pour le serrage d’outils avec queue cylindrique et Pour le serrage d’outils avec queue cylindrique et arrosage centrale. k ≤§0,005 Æ 11.04 Bestell-Nr. Order no. Référence D d L HKS.RD20.030 20 3 52,9 HKS.RD20.040 20 4 52,9 HKS.RD20.050 20 5 52,9 HKS.RD20.060 20 6 52,9 HKS.RD20.080 20 8 52,9 HKS.RD20.100 20 10 52,9 HKS.RD20.120 20 12 52,9 HKS.RD20.140 20 14 52,9 HKS.RD20.160 20 16 52,9 HKS.RD32.030 32 3 66 HKS.RD32.040 32 4 66 HKS.RD32.050 32 5 66 HKS.RD32.060 32 6 66 HKS.RD32.080 32 8 66 HKS.RD32.100 32 10 66 HKS.RD32.120 32 12 66 HKS.RD32.140 32 14 66 HKS.RD32.160 32 16 66 HKS.RD32.180 32 18 66 8 HKS.RD32.200 32 20 66 HKS.RD32.250 32 25 66 Hinweis: Der Spanndurchmesser ist für eine Werkzeugtoleranz h 6 ausgelegt. Note: The chucking diameter is confi gured for a tool tolerance of h 6 . Observation: Le diametre de serrage et concu pour une tolerance d‘outil h 6 . 52 KEMMLER KEMMLER Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
