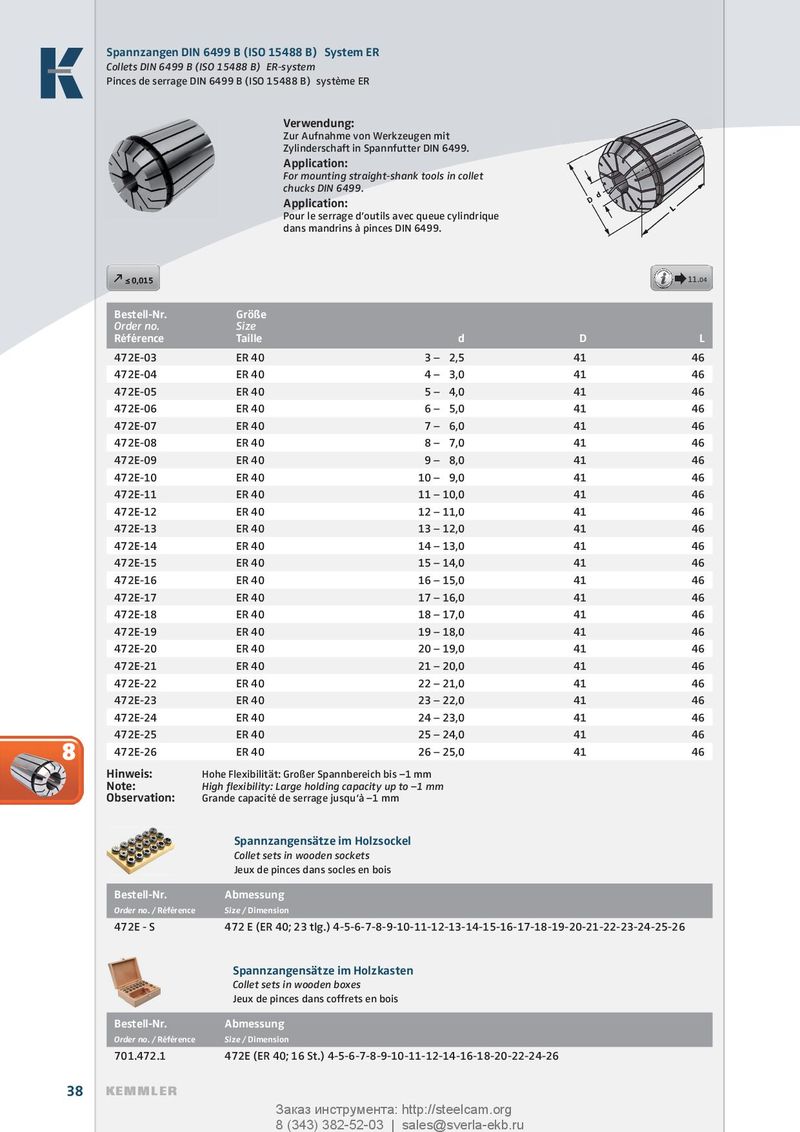

Каталог Kemmler цанговые зажимы - страница 37

Spannzangen DIN 6499 B (ISO 15488 B)€System ER Collets DIN 6499 B (ISO 15488 B)€ER-system Pinces de serrage DIN 6499 B (ISO 15488 B)€système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. k k k ≤§0,015 ≤§0,015 ≤§0,015 Æ 11.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 472E-03 ER 40 3 – ¡2,5 41 46 472E-04 ER 40 4 – ¡3,0 41 46 472E-05 ER 40 5 – ¡4,0 41 46 472E-06 ER 40 6 – ¡5,0 41 46 472E-07 ER 40 7 – ¡6,0 41 46 472E-08 ER 40 8 – ¡7,0 41 46 472E-09 ER 40 9 – ¡8,0 41 46 472E-10 ER 40 10 – ¡9,0 41 46 472E-11 ER 40 11 – 10,0 41 46 472E-12 ER 40 12 – 11,0 41 46 472E-13 ER 40 13 – 12,0 41 46 472E-14 ER 40 14 – 13,0 41 46 472E-15 ER 40 15 – 14,0 41 46 472E-16 ER 40 16 – 15,0 41 46 472E-17 ER 40 17 – 16,0 41 46 472E-18 ER 40 18 – 17,0 41 46 472E-19 ER 40 19 – 18,0 41 46 472E-20 ER 40 20 – 19,0 41 46 472E-21 ER 40 21 – 20,0 41 46 472E-22 ER 40 22 – 21,0 41 46 472E-23 ER 40 23 – 22,0 41 46 472E-24 ER 40 24 – 23,0 41 46 472E-25 ER 40 25 – 24,0 41 46 8 472E-26 ER 40 26 – 25,0 41 46 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High fl exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm Spannzangensätze im Holzsockel Collet sets in wooden sockets Jeux de pinces dans socles en bois Bestell-Nr. Abmessung Order no./Référence Size/Dimension 472E - S 472 E (ER 40; 23 tlg.) 4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26 Spannzangensätze im Holzkasten Collet sets in wooden boxes Jeux de pinces dans coffrets en bois Bestell-Nr. Abmessung Order no./Référence Size/Dimension 701.472.1 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 38 KEMMLER KEMMLER Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
