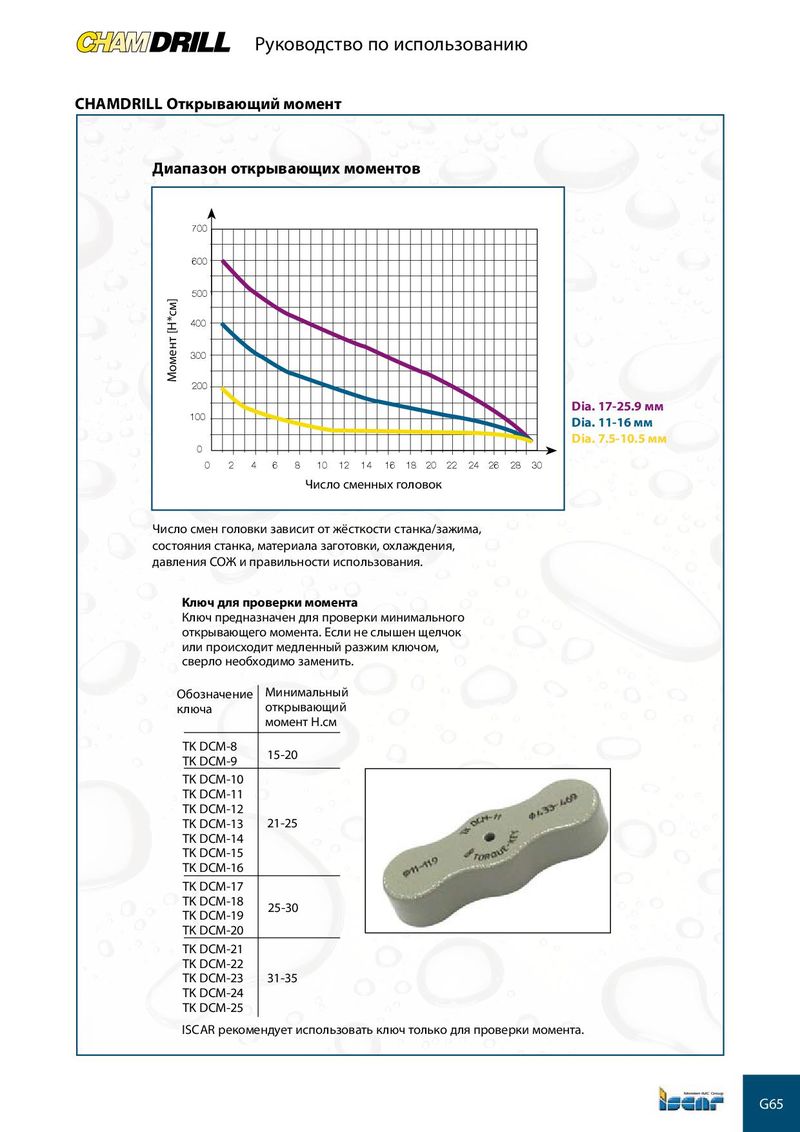

Руководство по использованию Руководство по использованию CHAMDRILL Открывающий момент Диапазон открывающих моментов 700 600 500 400 300 Момент [H*см] 200 Dia. 17-25.9 мм 100 Dia. 11-16 мм Dia. 7.5-10.5 мм 0 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 Число сменных головок Число смен головки зависит от жёсткости станка/зажима, состояния станка, материала заготовки, охлаждения, давления СОЖ и правильности использования. Ключ для проверки момента Ключ предназначен для проверки минимального открывающего момента. Если не слышен щелчок или происходит медленный разжим ключом, сверло необходимо заменить. Обозначение Минимальный ключа открывающий момент H.см TK DCM-8 15-20 TK DCM-9 TK DCM-10 TK DCM-11 TK DCM-12 TK DCM-13 21-25 TK DCM-14 TK DCM-15 TK DCM-16 TK DCM-17 TK DCM-18 25-30 TK DCM-19 TK DCM-20 TK DCM-21 TK DCM-22 TK DCM-23 31-35 TK DCM-24 TK DCM-25 ISCAR рекомендует использовать ключ только для проверки момента. G65
