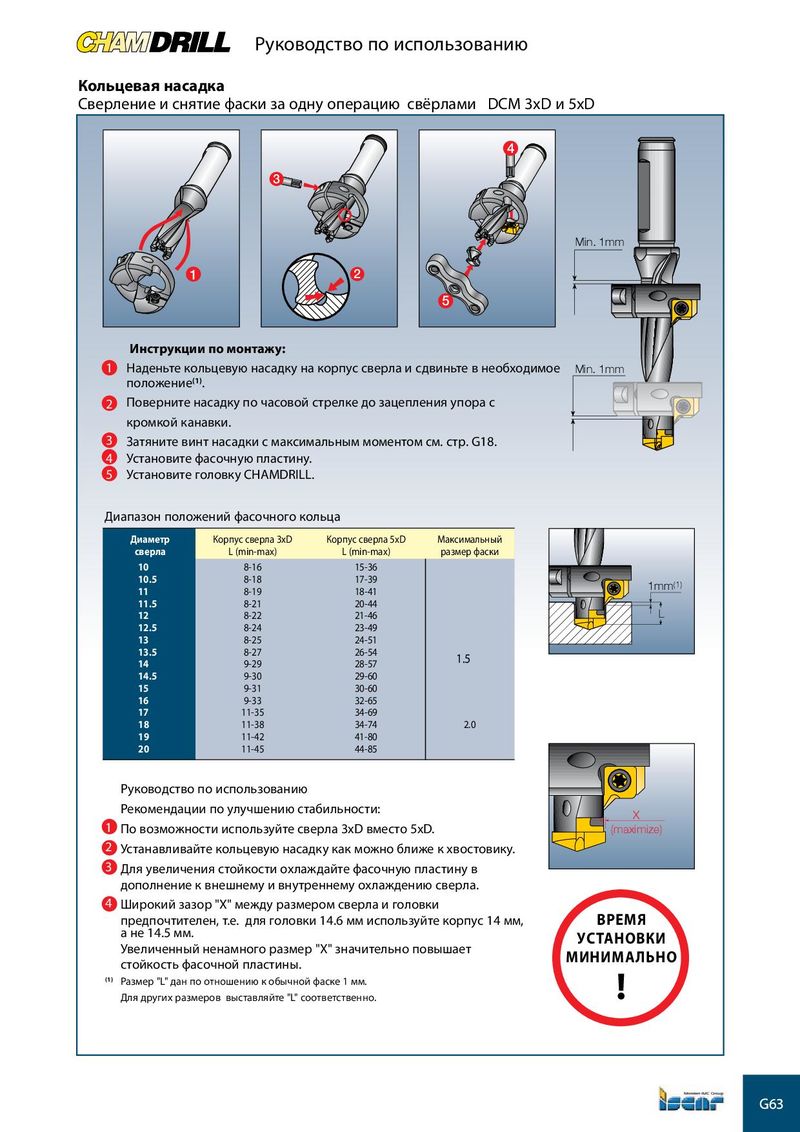

Руководство по использованию Кольцевая насадка Сверление и снятие фаски за одну операцию свёрлами DCM 3xD и 5xD 4 3 Min. 1mm 1 2 5 Инструкции по монтажу: 1 Наденьте кольцевую насадку на корпус сверла и сдвиньте в необходимое Min. 1mm (1) положение . 2 Поверните насадку по часовой стрелке до зацепления упора с кромкой канавки. 3 Затяните винт насадки с максимальным моментом см. стр. G18. 4 Установите фасочную пластину. 5 Установите головку CHAMDRILL. Диапазон положений фасочного кольца Диаметр Корпус сверла 3xD Корпус сверла 5xD Максимальный сверла L (min-max) L (min-max) размер фаски 10 8-16 15-36 10.5 8-18 17-39 1mm (1) 11 8-19 18-41 11.5 8-21 20-44 12 8-22 21-46 L 12.5 8-24 23-49 13 8-25 24-51 13.5 8-27 26-54 1.5 14 9-29 28-57 14.5 9-30 29-60 15 9-31 30-60 16 9-33 32-65 17 11-35 34-69 18 11-38 34-74 2.0 19 11-42 41-80 20 11-45 44-85 Руководство по использованию Рекомендации по улучшению стабильности: X 1 По возможности используйте сверла 3xD вместо 5xD. (maximize) 2 Устанавливайте кольцевую насадку как можно ближе к хвостовику. 3 Для увеличения стойкости охлаждайте фасочную пластину в дополнение к внешнему и внутреннему охлаждению сверла. 4 Широкий зазор "X" между размером сверла и головки предпочтителен, т.е. для головки 14.6 мм используйте корпус 14 мм, ВРЕМЯ а не 14.5 мм. УС ТАНОВКИ Увеличенный ненамного размер "X" значительно повышает МИНИМАЛьНО стойкость фасочной пластины. (1) Размер "L" дан по отношению к обычной фаске 1 мм. Для других размеров выставляйте "L" соответственно. ! G63 G63
