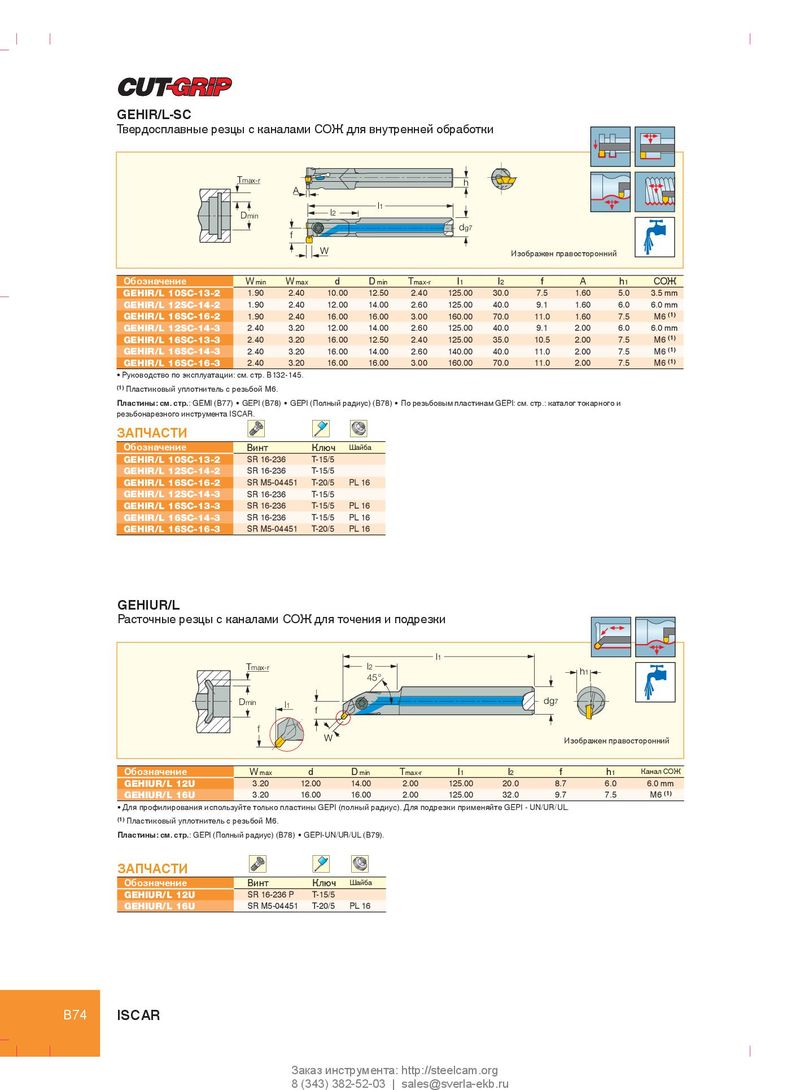

Каталог Iscar токарный инструмент для нарезания канавок - страница 83

GEHIR/L-SC Твердосплавные резцы с каналами СОЖ для внутренней обработки Tmax-r h A l1 Dmin l2 dg7 f W Изображен правосторонний Обозначение W min W max d D min T max-r l 1 l 2 f A h 1 СОЖ GEHIR/L 10SC-13-2 1.90 2.40 10.00 12.50 2.40 125.00 30.0 7.5 1.60 5.0 3.5 mm GEHIR/L 12SC-14-2 1.90 2.40 12.00 14.00 2.60 125.00 40.0 9.1 1.60 6.0 6.0 mm GEHIR/L 16SC-16-2 1.90 2.40 16.00 16.00 3.00 160.00 70.0 11.0 1.60 7.5 M6 (1) GEHIR/L 12SC-14-3 2.40 3.20 12.00 14.00 2.60 125.00 40.0 9.1 2.00 6.0 6.0 mm GEHIR/L 16SC-13-3 2.40 3.20 16.00 12.50 2.40 125.00 35.0 10.5 2.00 7.5 M6 (1) GEHIR/L 16SC-14-3 2.40 3.20 16.00 14.00 2.60 140.00 40.0 11.0 2.00 7.5 M6 (1) GEHIR/L 16SC-16-3 2.40 3.20 16.00 16.00 3.00 160.00 70.0 11.0 2.00 7.5 M6 (1) • Руководство по эксплуатации: см. стр. B132-145. (1) Пластиковый уплотнитель с резьбой M6. Пластины: см. стр.: GEMI (B77) • GEPI (B78) • GEPI (Полный радиус) (B78) • По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR. ЗАПЧАСТИ Обозначение Винт Ключ Шайба GEHIR/L 10SC-13-2 SR 16-236 T-15/5 GEHIR/L 12SC-14-2 SR 16-236 T-15/5 GEHIR/L 16SC-16-2 SR M5-04451 T-20/5 PL 16 GEHIR/L 12SC-14-3 SR 16-236 T-15/5 GEHIR/L 16SC-13-3 SR 16-236 T-15/5 PL 16 GEHIR/L 16SC-14-3 SR 16-236 T-15/5 PL 16 GEHIR/L 16SC-16-3 SR M5-04451 T-20/5 PL 16 GEHIUR/L Расточные резцы с каналами СОЖ для точения и подрезки l1 Tmax-r l2 h1 45° Dmin dg7 l1 f f W Изображен правосторонний Обозначение W max d D min T max-r l 1 l 2 f h 1 Канал СОЖ GEHIUR/L 12U 3.20 12.00 14.00 2.00 125.00 20.0 8.7 6.0 6.0 mm GEHIUR/L 16U 3.20 16.00 16.00 2.00 125.00 32.0 9.7 7.5 M6 (1) • Для профилирования используйте только пластины GEPI (полный радиус). Для подрезки применяйте GEPI - UN/UR/UL. (1) Пластиковый уплотнитель с резьбой M6. Пластины: см. стр.: GEPI (Полный радиус) (B78) • GEPI-UN/UR/UL (B79). ЗАПЧАСТИ Обозначение Винт Ключ Шайба GEHIUR/L 12U SR 16-236 P T-15/5 GEHIUR/L 16U SR M5-04451 T-20/5 PL 16 B74 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
