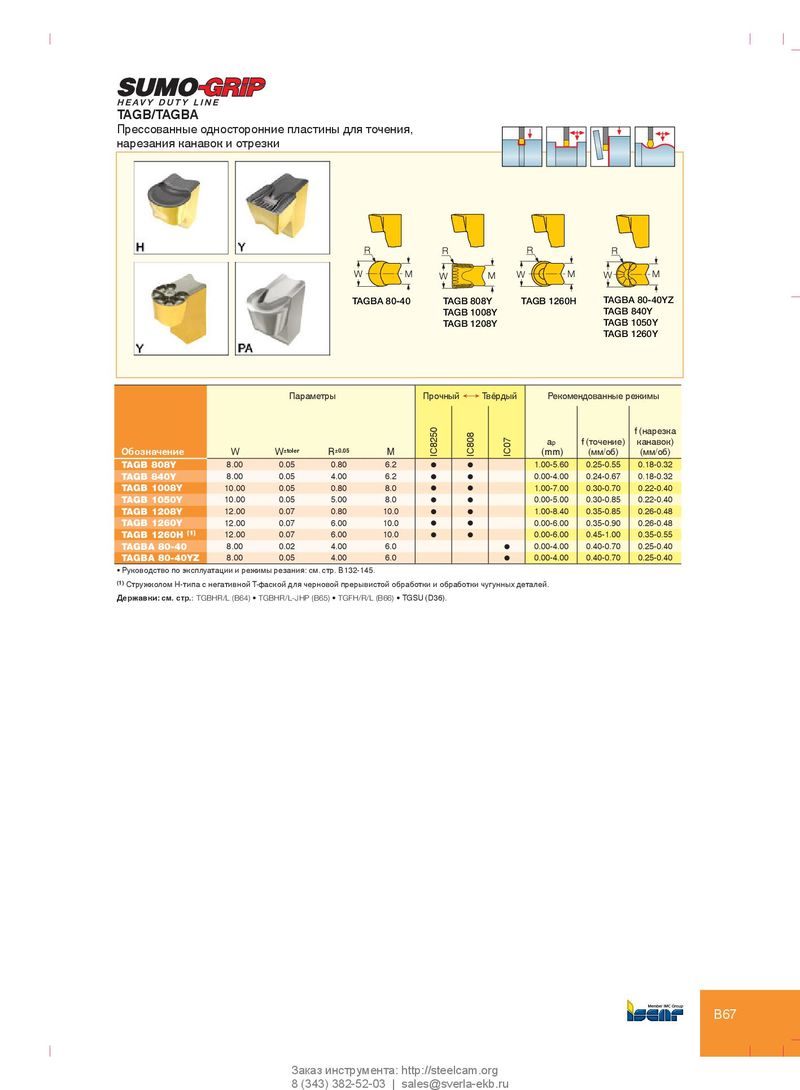

Каталог Iscar токарный инструмент для нарезания канавок - страница 76

TGFH/R/L TAGB/TAGBA Прессованные односторонние пластины для точения, нарезания канавок и отрезки R R R R W M W M W M W M TAGBA 80-40 TAGB 808Y TAGB 1260H TAGBA 80-40YZ TAGB 1008Y TAGB 840Y TAGB 1208Y TAGB 1050Y TAGB 1260Y Параметры Прочный Ö Твёрдый Рекомендованные режимы f (нарезка a p f (точение) канавок) Обозначение W W ±toler R ±0.05 M IC8250 IC808 IC07 (mm) (мм/об) (мм/об) TAGB 808Y 8.00 0.05 0.80 6.2 l l 1.00-5.60 0.25-0.55 0.18-0.32 TAGB 840Y 8.00 0.05 4.00 6.2 l l 0.00-4.00 0.24-0.67 0.18-0.32 TAGB 1008Y 10.00 0.05 0.80 8.0 l l 1.00-7.00 0.30-0.70 0.22-0.40 TAGB 1050Y 10.00 0.05 5.00 8.0 l l 0.00-5.00 0.30-0.85 0.22-0.40 TAGB 1208Y 12.00 0.07 0.80 10.0 l l 1.00-8.40 0.35-0.85 0.26-0.48 TAGB 1260Y 12.00 0.07 6.00 10.0 l l 0.00-6.00 0.35-0.90 0.26-0.48 TAGB 1260H (1) 12.00 0.07 6.00 10.0 l l 0.00-6.00 0.45-1.00 0.35-0.55 TAGBA 80-40 8.00 0.02 4.00 6.0 l 0.00-4.00 0.40-0.70 0.25-0.40 TAGBA 80-40YZ 8.00 0.05 4.00 6.0 l 0.00-4.00 0.40-0.70 0.25-0.40 • Руководство по эксплуатации и режимы резания: см. стр. B132-145. (1) Стружколом H-типа c негативной T-фаской для черновой прерывистой обработки и обработки чугунных деталей. Державки: см. стр.: TGBHR/L (B64) • TGBHR/L-JHP (B65) • TGFH/R/L (B66) • TGSU (D36). Выходное отверстие СОЖ B67 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
