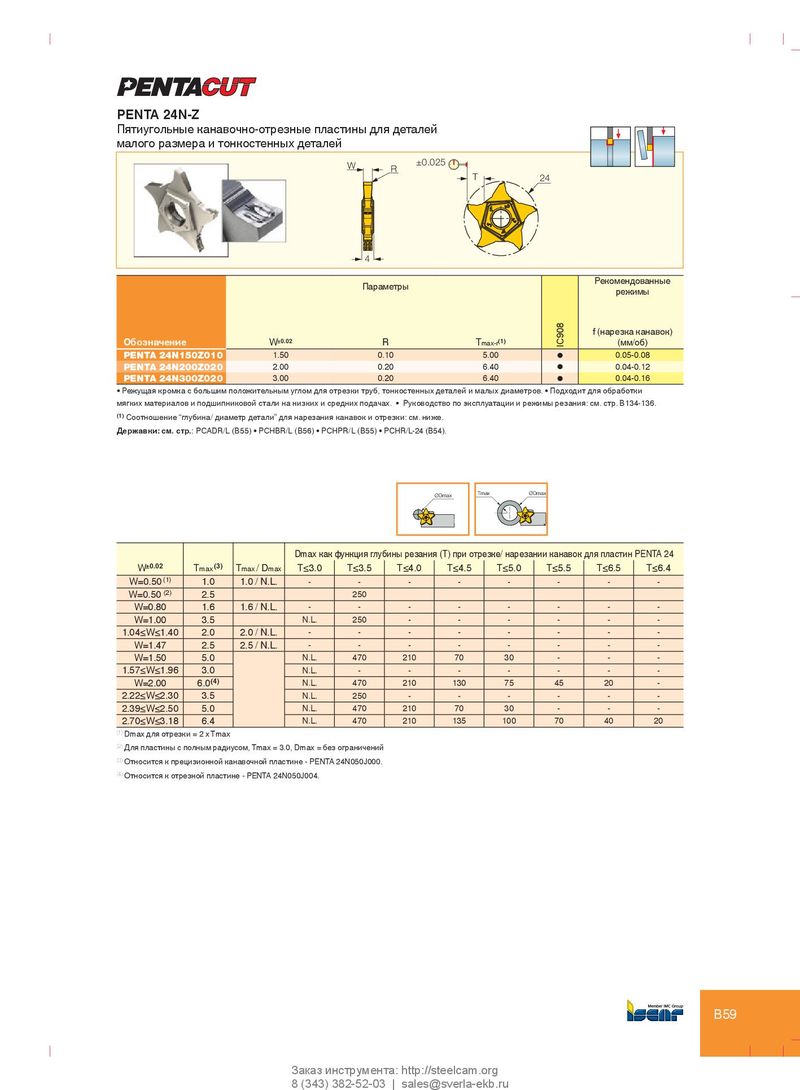

Каталог Iscar токарный инструмент для нарезания канавок - страница 68

PENTA 24N-J (Полный радиус) PENTA 24N-Z Пятиугольные канавочно-отрезные пластины для деталей малого размера и тонкостенных деталей W ±0.025 R T 24 4 Рекомендованные Параметры режимы f (нарезка канавок) Обозначение W ±0.02 R T max-r (1) IC908 (мм/об) PENTA 24N150Z010 1.50 0.10 5.00 l 0.05-0.08 PENTA 24N200Z020 2.00 0.20 6.40 l 0.04-0.12 PENTA 24N300Z020 3.00 0.20 6.40 l 0.04-0.16 • Режущая кромка с большим положительным углом для отрезки труб, тонкостенных деталей и малых диаметров. • Подходит для обработки мягких материалов и подшипниковой стали на низких и средних подачах. • Руководство по эксплуатации и режимы резания: см. стр. B134-136. (1) Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. ниже. Державки: см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54). PENTA 24N-PF ØDmax Tmax ØDmax Dmax как функция глубины резания (T) при отрезке/ нарезании канавок для пластин PENTA 24 W ±0.02 Tmax (3) Tmax / Dmax T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.5 T≤6.4 W=0.50 (1) 1.0 1.0 / N.L. - - - - - - - - W=0.50 (2) 2.5 250 W=0.80 1.6 1.6 / N.L. - - - - - - - - W=1.00 3.5 N.L. 250 - - - - - - 1.04≤W≤1.40 2.0 2.0 / N.L. - - - - - - - - W=1.47 2.5 2.5 / N.L. - - - - - - - - W=1.50 5.0 N.L. 470 210 70 30 - - - 1.57≤W≤1.96 3.0 N.L. - - - - - - - W=2.00 6.0 (4) N.L. 470 210 130 75 45 20 - 2.22≤W≤2.30 3.5 N.L. 250 - - - - - - 2.39≤W≤2.50 5.0 N.L. 470 210 70 30 - - - 2.70≤W≤3.18 6.4 N.L. 470 210 135 100 70 40 20 (1) Dmax для отрезки = 2 x Tmax (2) Для пластины с полным радиусом, Tmax = 3.0, Dmax = без ограничений (3) Относится к прецизионной канавочной пластине - PENTA 24N050J000. (4) Относится к отрезной пластине - PENTA 24N050J004. B59 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
