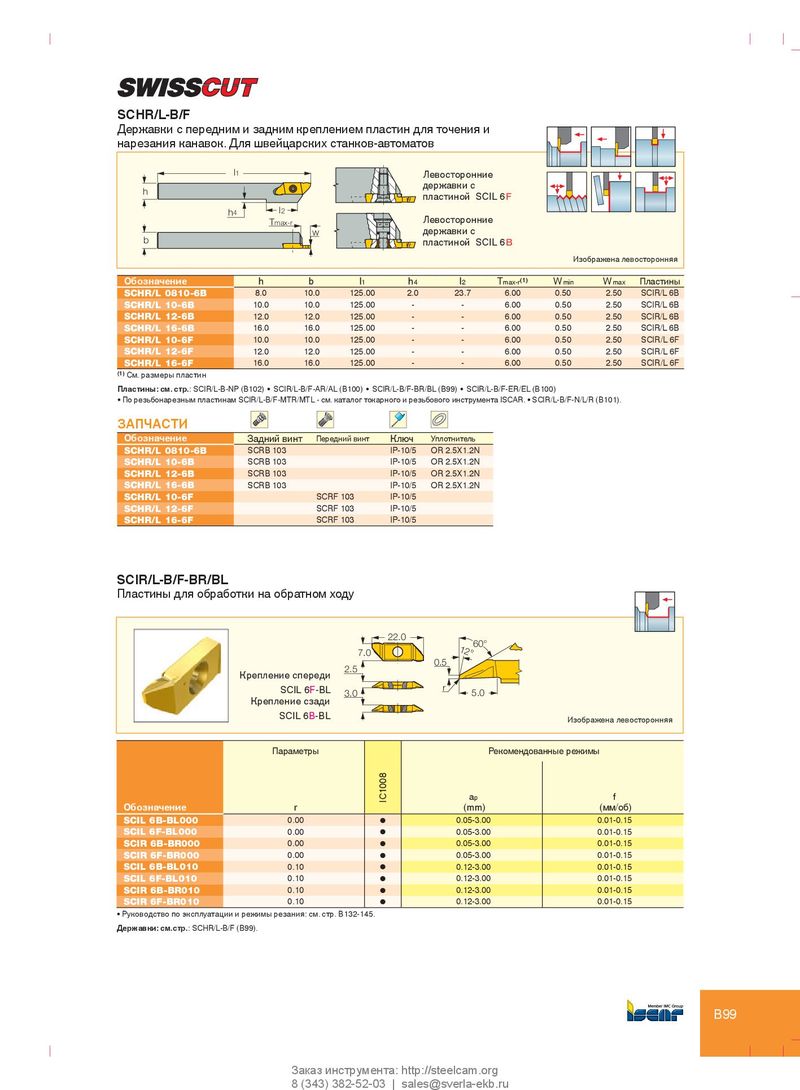

Каталог Iscar токарный инструмент для нарезания канавок - страница 108

SCHR/L-B/F Державки с передним и задним креплением пластин для точения и нарезания канавок. Для швейцарских станков-автоматов l 1 Левосторонние державки с h пластиной SCIL 6 F h 4 l 2 Tmax-r Левосторонние w державки с b пластиной SCIL 6 B Изображена левосторонняя Обозначение h b l 1 h 4 l 2 T max-r (1) W min W max Пластины SCHR/L 0810-6B 8.0 10.0 125.00 2.0 23.7 6.00 0.50 2.50 SCIR/L 6B SCHR/L 10-6B 10.0 10.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6B SCHR/L 12-6B 12.0 12.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6B SCHR/L 16-6B 16.0 16.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6B SCHR/L 10-6F 10.0 10.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6F SCHR/L 12-6F 12.0 12.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6F SCHR/L 16-6F 16.0 16.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6F (1) См. размеры пластин Пластины: см. стр.: SCIR/L-B-NP (B102) • SCIR/L-B/F-AR/AL (B100) • SCIR/L-B/F-BR/BL (B99) • SCIR/L-B/F-ER/EL (B100) • По резьбонарезным пластинам SCIR/L-B/F-MTR/MTL - см. каталог токарного и резьбового инструмента ISCAR. • SCIR/L-B/F-N/L/R (B101). ЗАПЧАСТИ Обозначение Задний винт Передний винт Ключ Уплотнитель SCHR/L 0810-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 10-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 12-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 16-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 10-6F SCRF 103 IP-10/5 SCHR/L 12-6F SCRF 103 IP-10/5 SCHR/L 16-6F SCRF 103 IP-10/5 SCIR/L-B/F-BR/BL Пластины для обработки на обратном ходу 22.0 60° 12° 7.0 0.5 2.5 Крепление спереди Front Lock SCIL 6F-BL SCIL 6F-BL r 3.0 5.0 Крепление сзади Back Lock SCIL 6B-BL SCIL 6B-BL Изображена левосторонняя Параметры Рекомендованные режимы IC1008 a p f Обозначение r (mm) (мм/об) SCIL 6B-BL000 0.00 l 0.05-3.00 0.01-0.15 SCIL 6F-BL000 0.00 l 0.05-3.00 0.01-0.15 SCIR 6B-BR000 0.00 l 0.05-3.00 0.01-0.15 SCIR 6F-BR000 0.00 l 0.05-3.00 0.01-0.15 SCIL 6B-BL010 0.10 l 0.12-3.00 0.01-0.15 SCIL 6F-BL010 0.10 l 0.12-3.00 0.01-0.15 SCIR 6B-BR010 0.10 l 0.12-3.00 0.01-0.15 SCIR 6F-BR010 0.10 l 0.12-3.00 0.01-0.15 • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: SCHR/L-B/F (B99). B99 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
