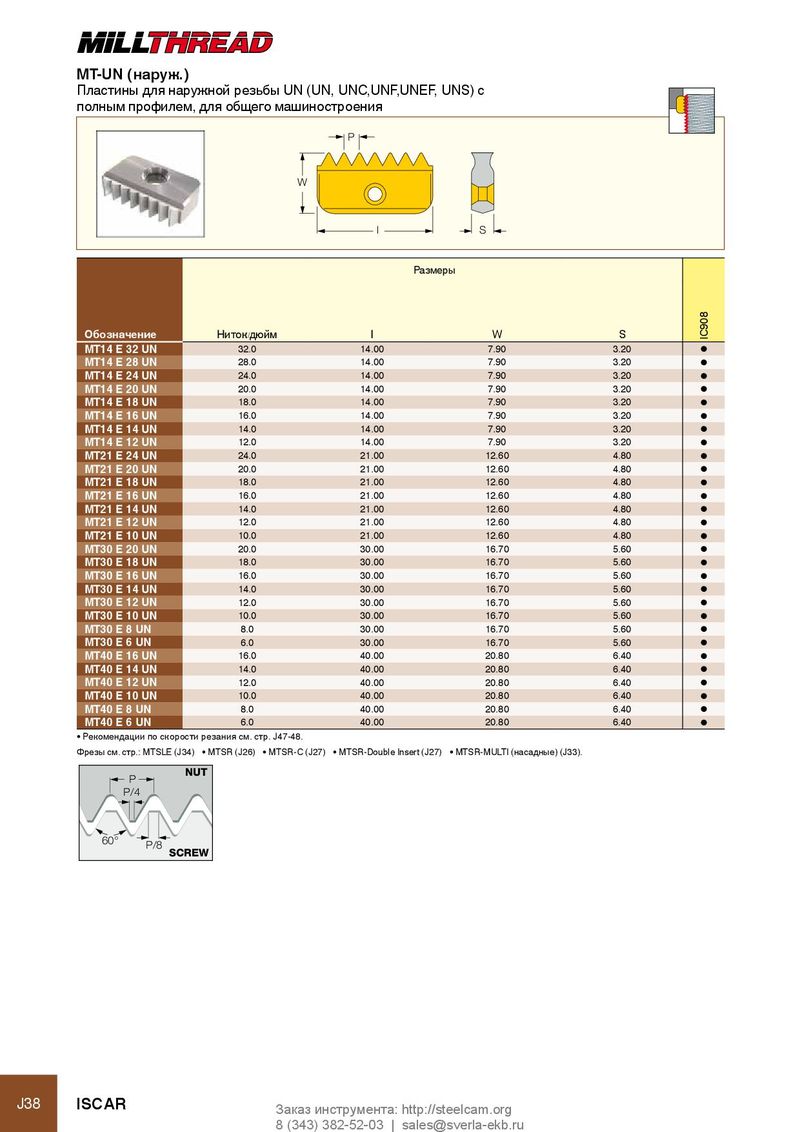

Каталог Iscar резьбонарезные фрезы - страница 38

MT-UN (наруж.) Пластины для наружной резьбы UN (UN, UNC,UNF,UNEF, UNS) с полным профилем, для общего машиностроения P W l S Размеры Обозначение Ниток / дюйм l W S IC908 MT14 E 32 UN 32.0 14.00 7.90 3.20 l MT14 E 28 UN 28.0 14.00 7.90 3.20 l MT14 E 24 UN 24.0 14.00 7.90 3.20 l MT14 E 20 UN 20.0 14.00 7.90 3.20 l MT14 E 18 UN 18.0 14.00 7.90 3.20 l MT14 E 16 UN 16.0 14.00 7.90 3.20 l MT14 E 14 UN 14.0 14.00 7.90 3.20 l MT14 E 12 UN 12.0 14.00 7.90 3.20 l MT21 E 24 UN 24.0 21.00 12.60 4.80 l MT21 E 20 UN 20.0 21.00 12.60 4.80 l MT21 E 18 UN 18.0 21.00 12.60 4.80 l MT21 E 16 UN 16.0 21.00 12.60 4.80 l MT21 E 14 UN 14.0 21.00 12.60 4.80 l MT21 E 12 UN 12.0 21.00 12.60 4.80 l MT21 E 10 UN 10.0 21.00 12.60 4.80 l MT30 E 20 UN 20.0 30.00 16.70 5.60 l MT30 E 18 UN 18.0 30.00 16.70 5.60 l MT30 E 16 UN 16.0 30.00 16.70 5.60 l MT30 E 14 UN 14.0 30.00 16.70 5.60 l MT30 E 12 UN 12.0 30.00 16.70 5.60 l MT30 E 10 UN 10.0 30.00 16.70 5.60 l MT30 E 8 UN 8.0 30.00 16.70 5.60 l MT30 E 6 UN 6.0 30.00 16.70 5.60 l MT40 E 16 UN 16.0 40.00 20.80 6.40 l MT40 E 14 UN 14.0 40.00 20.80 6.40 l MT40 E 12 UN 12.0 40.00 20.80 6.40 l MT40 E 10 UN 10.0 40.00 20.80 6.40 l MT40 E 8 UN 8.0 40.00 20.80 6.40 l MT40 E 6 UN 6.0 40.00 20.80 6.40 l • Рекомендации по скорости резания см. стр. J47-48. Фрезы см. стр.: MTSLE (J34) • MTSR (J26) • MTSR-C (J27) • MTSR-Double Insert (J27) • MTSR-MULTI (насадные) (J33). NUT P P/4 60° P/8 SCREW J38 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
