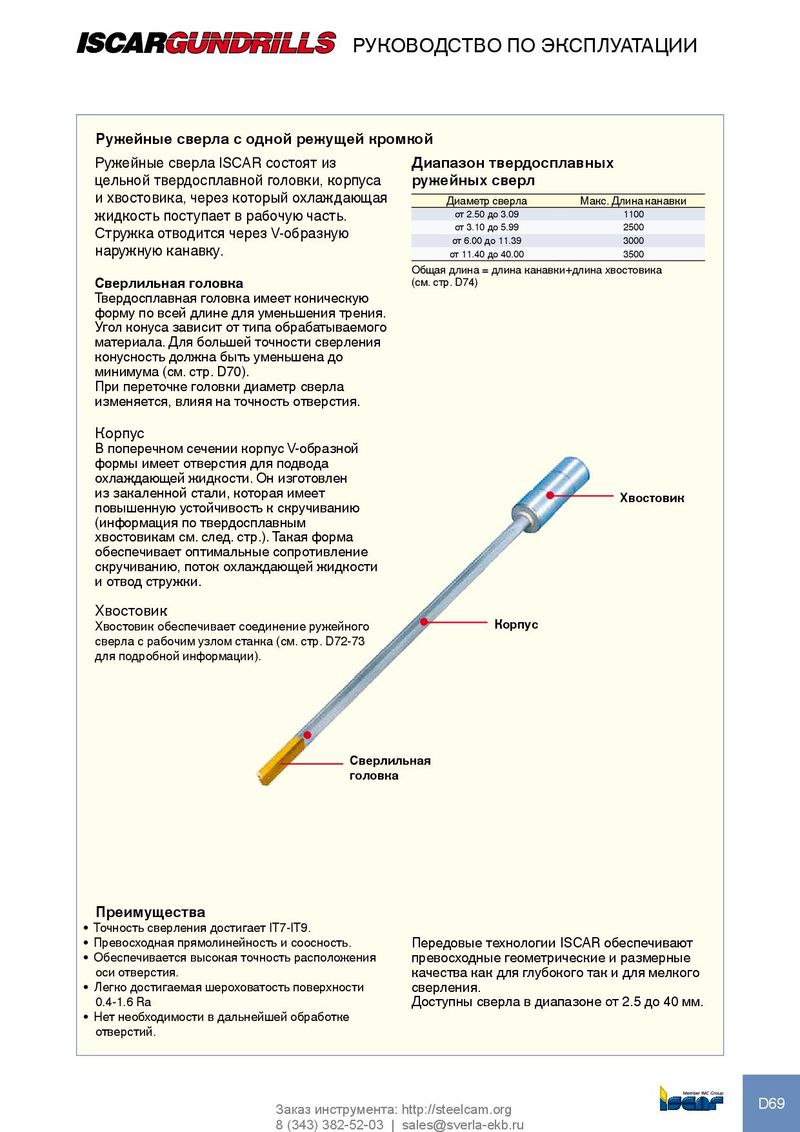

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Ружейные сверла с одной режущей кромкой Ружейные сверла ISCAR состоят из диапазон твердосплавных цельной твердосплавной головки, корпуса ружейных сверл и хвостовика, через который охлаждающая Диаметр сверла Макс. Длина канавки жидкость поступает в рабочую часть. от 2.50 до 3.09 1100 от 3.10 до 5.99 2500 Стружка отводится через V-образную от 6.00 до 11.39 3000 наружную канавку. от 11.40 до 40.00 3500 Общая длина = длина канавки+длина хвостовика сверлильная головка (см. стр. D74) Твердосплавная головка имеет коническую форму по всей длине для уменьшения трения. Угол конуса зависит от типа обрабатываемого материала. Для большей точности сверления конусность должна быть уменьшена до минимума (см. стр. D70). При переточке головки диаметр сверла изменяется, влияя на точность отверстия. Корпус В поперечном сечении корпус V-образной формы имеет отверстия для подвода охлаждающей жидкости. Он изготовлен из закаленной стали, которая имеет Хвостовик повышенную устойчивость к скручиванию (информация по твердосплавным хвостовикам см. след. стр.). Такая форма обеспечивает оптимальные сопротивление скручиванию, поток охлаждающей жидкости и отвод стружки. Хвостовик Хвостовик обеспечивает соединение ружейного корпус сверла с рабочим узлом станка (см. стр. D72-73 для подробной информации). сверлильная головка преимущества • Точность сверления достигает IT7-IT9. • Превосходная прямолинейность и соосность. Передовые технологии ISCAR обеспечивают • Обеспечивается высокая точность расположения превосходные геометрические и размерные оси отверстия. качества как для глубокого так и для мелкого • Легко достигаемая шероховатость поверхности сверления. 0.4-1.6 Ra Доступны сверла в диапазоне от 2.5 до 40 мм. • Нет необходимости в дальнейшей обработке отверстий. D69 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
