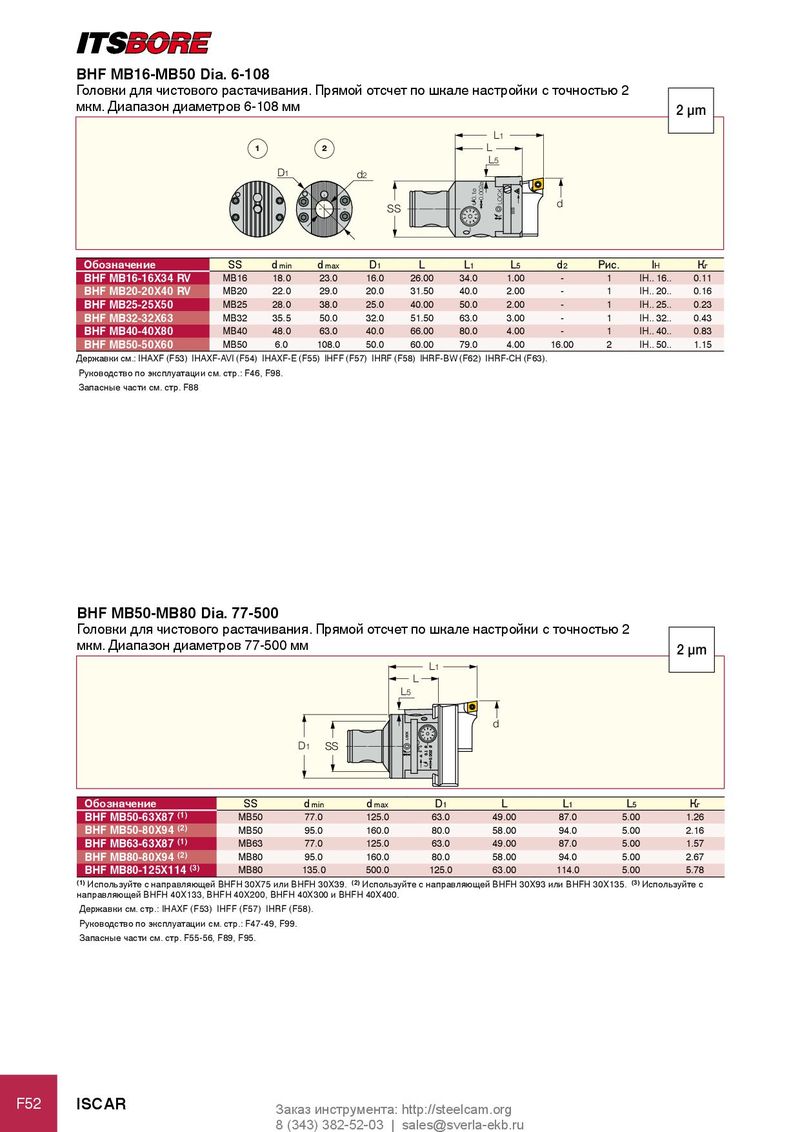

Каталог Iscar расточные системы - страница 52

BHF MB16-MB50 Dia. 6-108 Головки для чистового растачивания. Прямой отсчет по шкале настройки с точностью 2 мкм. Диапазон диаметров 6-108 мм 2 µm L1 1 2 L L5 D1 d2 0.1ø 0.002ø LOCK d SS обозначение SS d min d max D 1 L L 1 L 5 d 2 Рис. I H К г BHF MB16-16X34 RV MB16 18.0 23.0 16.0 26.00 34.0 1.00 - 1 IH.. 16.. 0.11 BHF MB20-20X40 RV MB20 22.0 29.0 20.0 31.50 40.0 2.00 - 1 IH.. 20.. 0.16 BHF MB25-25X50 MB25 28.0 38.0 25.0 40.00 50.0 2.00 - 1 IH.. 25.. 0.23 BHF MB32-32X63 MB32 35.5 50.0 32.0 51.50 63.0 3.00 - 1 IH.. 32.. 0.43 BHF MB40-40X80 MB40 48.0 63.0 40.0 66.00 80.0 4.00 - 1 IH.. 40.. 0.83 BHF MB50-50X60 MB50 6.0 108.0 50.0 60.00 79.0 4.00 16.00 2 IH.. 50.. 1.15 Державки см.: IHAXF (F53) IHAXF-AVI (F54) IHAXF-E (F55) IHFF (F57) IHRF (F58) IHRF-BW (F62) IHRF-CH (F63). Руководство по эксплуатации см. стр.: F46, F98. Запасные части см. стр. F88 BHF MB50-MB80 Dia. 77-500 Головки для чистового растачивания. Прямой отсчет по шкале настройки с точностью 2 мкм. Диапазон диаметров 77-500 мм 2 µm L1 L L5 d D1 SS обозначение SS d min d max D 1 L L 1 L 5 К г BHF MB50-63X87 (1) MB50 77.0 125.0 63.0 49.00 87.0 5.00 1.26 BHF MB50-80X94 (2) MB50 95.0 160.0 80.0 58.00 94.0 5.00 2.16 BHF MB63-63X87 (1) MB63 77.0 125.0 63.0 49.00 87.0 5.00 1.57 BHF MB80-80X94 (2) MB80 95.0 160.0 80.0 58.00 94.0 5.00 2.67 BHF MB80-125X114 (3) MB80 135.0 500.0 125.0 63.00 114.0 5.00 5.78 (1) Используйте с направляющей BHFH 30X75 или BHFH 30X39. (2) Используйте с направляющей BHFH 30X93 или BHFH 30X135. (3) Используйте с направляющей BHFH 40X133, BHFH 40X200, BHFH 40X300 и BHFH 40X400. Державки см. стр.: IHAXF (F53) IHFF (F57) IHRF (F58). Руководство по эксплуатации см. стр.: F47-49, F99. Запасные части см. стр. F55-56, F89, F95. F52 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
