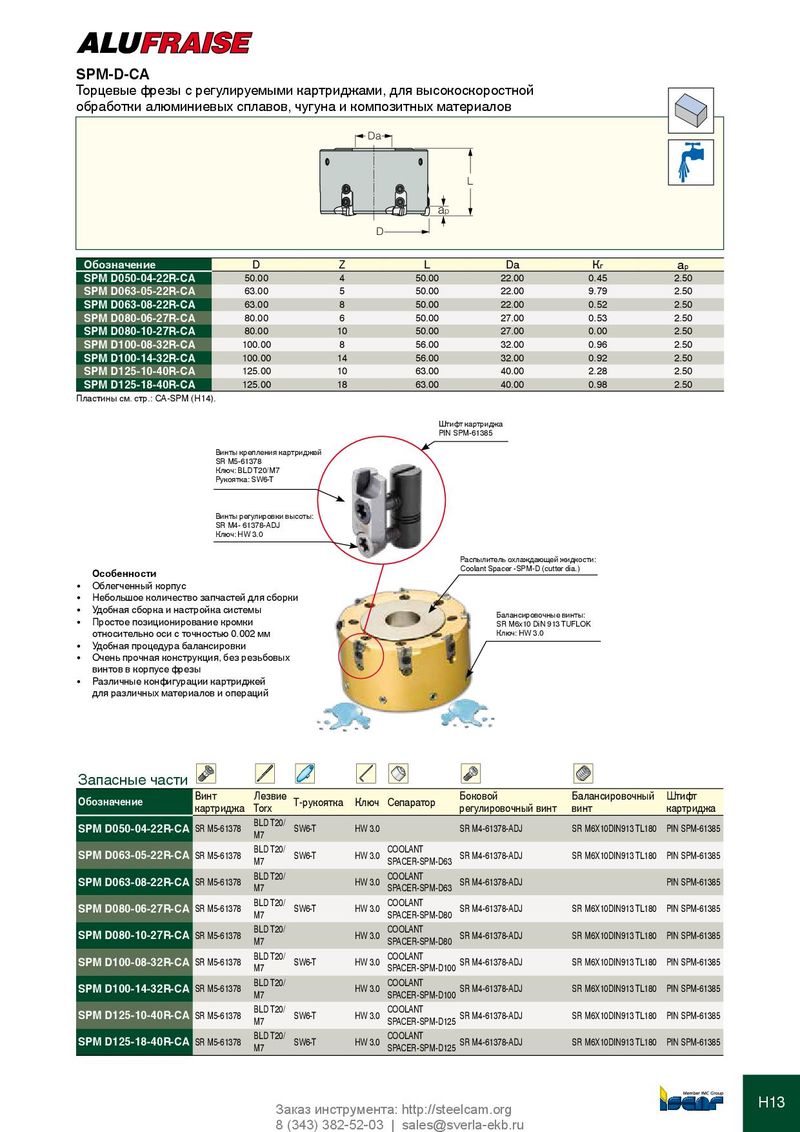

Каталог Iscar полирующие фрезы - страница 167

SPM-D-CA Торцевые фрезы с регулируемыми картриджами, для высокоскоростной обработки алюминиевых сплавов, чугуна и композитных материалов Da L ap D Обозначение D Z L Da К г a p SPM D050-04-22R-CA 50.00 4 50.00 22.00 0.45 2.50 SPM D063-05-22R-CA 63.00 5 50.00 22.00 9.79 2.50 SPM D063-08-22R-CA 63.00 8 50.00 22.00 0.52 2.50 SPM D080-06-27R-CA 80.00 6 50.00 27.00 0.53 2.50 SPM D080-10-27R-CA 80.00 10 50.00 27.00 0.00 2.50 SPM D100-08-32R-CA 100.00 8 56.00 32.00 0.96 2.50 SPM D100-14-32R-CA 100.00 14 56.00 32.00 0.92 2.50 SPM D125-10-40R-CA 125.00 10 63.00 40.00 2.28 2.50 SPM D125-18-40R-CA 125.00 18 63.00 40.00 0.98 2.50 Пластины см. стр.: CA-SPM (H14). Штифт картриджа PIN SPM-61385 Винты крепления картриджей SR M5-61378 Ключ: BLD T20/M7 Рукоятка: SW6-T Винты регулировки высоты: SR M4- 61378-ADJ Ключ: HW 3.0 Распылитель охлаждающей жидкости: Coolant Spacer -SPM-D (cutter dia.) Особенности • Облегченный корпус • Небольшое количество запчастей для сборки • Удобная сборка и настройка системы Балансировочные винты: • Простое позиционирование кромки SR M6x10 DiN 913 TUFLOK относительно оси с точностью 0.002 мм Ключ: HW 3.0 • Удобная процедура балансировки • Очень прочная конструкция, без резьбовых винтов в корпусе фрезы • Различные конфигурации картриджей для различных материалов и операций Запасные части Винт Лезвие Боковой Балансировочный Штифт Обозначение Т-рукоятка Ключ Сепаратор картриджа Torx регулировочный винт винт картриджа BLD T20/ SPM D050-04-22R-CA SR M5-61378 SW6-T HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 BLD T20/ COOLANT SPM D063-05-22R-CA SR M5-61378 SW6-T HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 SPACER-SPM-D63 BLD T20/ COOLANT SPM D063-08-22R-CA SR M5-61378 HW 3.0 SR M4-61378-ADJ PIN SPM-61385 M7 SPACER-SPM-D63 BLD T20/ COOLANT SPM D080-06-27R-CA SR M5-61378 SW6-T HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 SPACER-SPM-D80 BLD T20/ COOLANT SPM D080-10-27R-CA SR M5-61378 HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 SPACER-SPM-D80 BLD T20/ COOLANT SPM D100-08-32R-CA SR M5-61378 SW6-T HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 SPACER-SPM-D100 BLD T20/ COOLANT SPM D100-14-32R-CA SR M5-61378 HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 SPACER-SPM-D100 BLD T20/ COOLANT SPM D125-10-40R-CA SR M5-61378 SW6-T HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 SPACER-SPM-D125 BLD T20/ COOLANT SPM D125-18-40R-CA SR M5-61378 SW6-T HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 M7 SPACER-SPM-D125 H13 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
