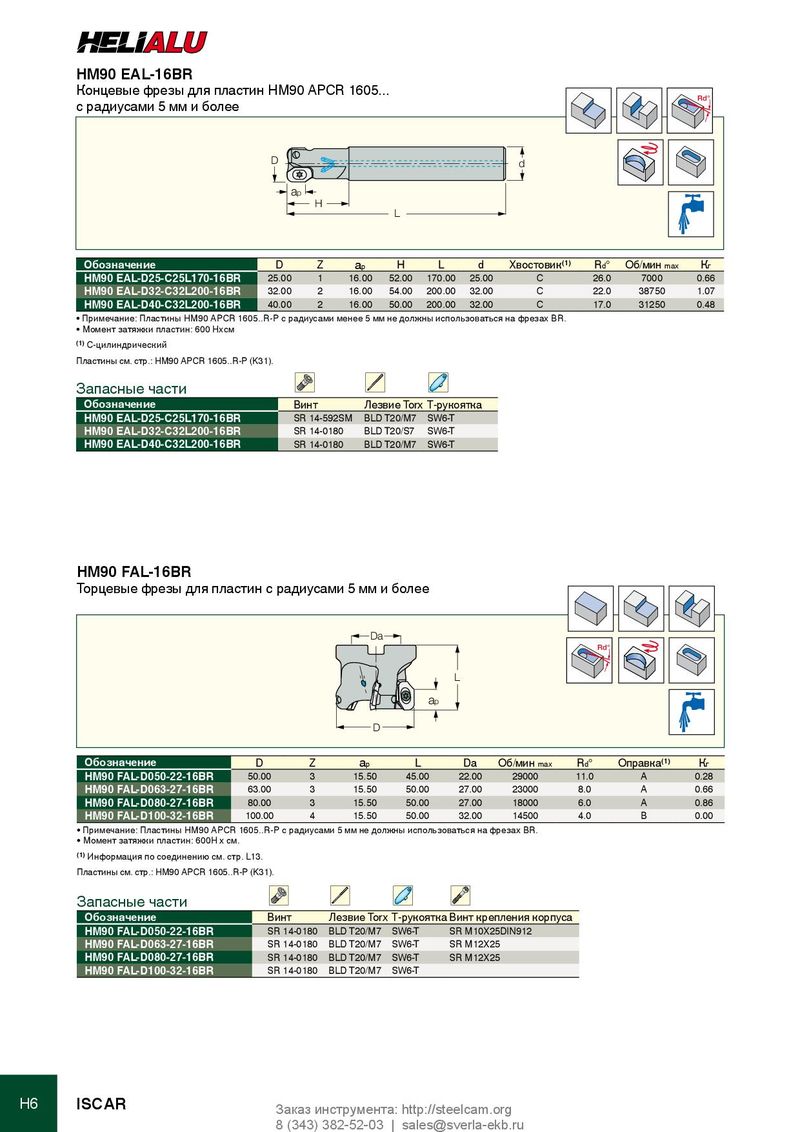

Каталог Iscar полирующие фрезы - страница 160

HM90 EAL-16BR Концевые фрезы для пластин HM90 APCR 1605... Rd° с радиусами 5 мм и более D d ap H L Обозначение D Z a p H L d Хвостовик (1) R d ° Об/мин max К г HM90 EAL-D25-C25L170-16BR 25.00 1 16.00 52.00 170.00 25.00 C 26.0 7000 0.66 HM90 EAL-D32-C32L200-16BR 32.00 2 16.00 54.00 200.00 32.00 C 22.0 38750 1.07 HM90 EAL-D40-C32L200-16BR 40.00 2 16.00 50.00 200.00 32.00 C 17.0 31250 0.48 • Примечание: Пластины HM90 APCR 1605..R-P с радиусами менее 5 мм не должны использоваться на фрезах BR. • Момент затяжки пластин: 600 Нxсм (1) C-цилиндрический Пластины см. стр.: HM90 APCR 1605..R-P (K31). Запасные части Обозначение Винт Лезвие Torx Т-рукоятка HM90 EAL-D25-C25L170-16BR SR 14-592SM BLD T20/M7 SW6-T HM90 EAL-D32-C32L200-16BR SR 14-0180 BLD T20/S7 SW6-T HM90 EAL-D40-C32L200-16BR SR 14-0180 BLD T20/M7 SW6-T HM90 FAL-16BR Торцевые фрезы для пластин с радиусами 5 мм и более Da Rd° L ap D Обозначение D Z a p L Da Об/мин max R d ° Оправка (1) К г HM90 FAL-D050-22-16BR 50.00 3 15.50 45.00 22.00 29000 11.0 A 0.28 HM90 FAL-D063-27-16BR 63.00 3 15.50 50.00 27.00 23000 8.0 A 0.66 HM90 FAL-D080-27-16BR 80.00 3 15.50 50.00 27.00 18000 6.0 A 0.86 HM90 FAL-D100-32-16BR 100.00 4 15.50 50.00 32.00 14500 4.0 B 0.00 • Примечание: Пластины HM90 APCR 1605..R-P с радиусами 5 мм не должны использоваться на фрезах BR. • Момент затяжки пластин: 600Н x см. (1) Информация по соединению см. стр. L13. Пластины см. стр.: HM90 APCR 1605..R-P (K31). Запасные части Обозначение Винт Лезвие Torx Т-рукоятка Винт крепления корпуса HM90 FAL-D050-22-16BR SR 14-0180 BLD T20/M7 SW6-T SR M10X25DIN912 HM90 FAL-D063-27-16BR SR 14-0180 BLD T20/M7 SW6-T SR M12X25 HM90 FAL-D080-27-16BR SR 14-0180 BLD T20/M7 SW6-T SR M12X25 HM90 FAL-D100-32-16BR SR 14-0180 BLD T20/M7 SW6-T H6 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
