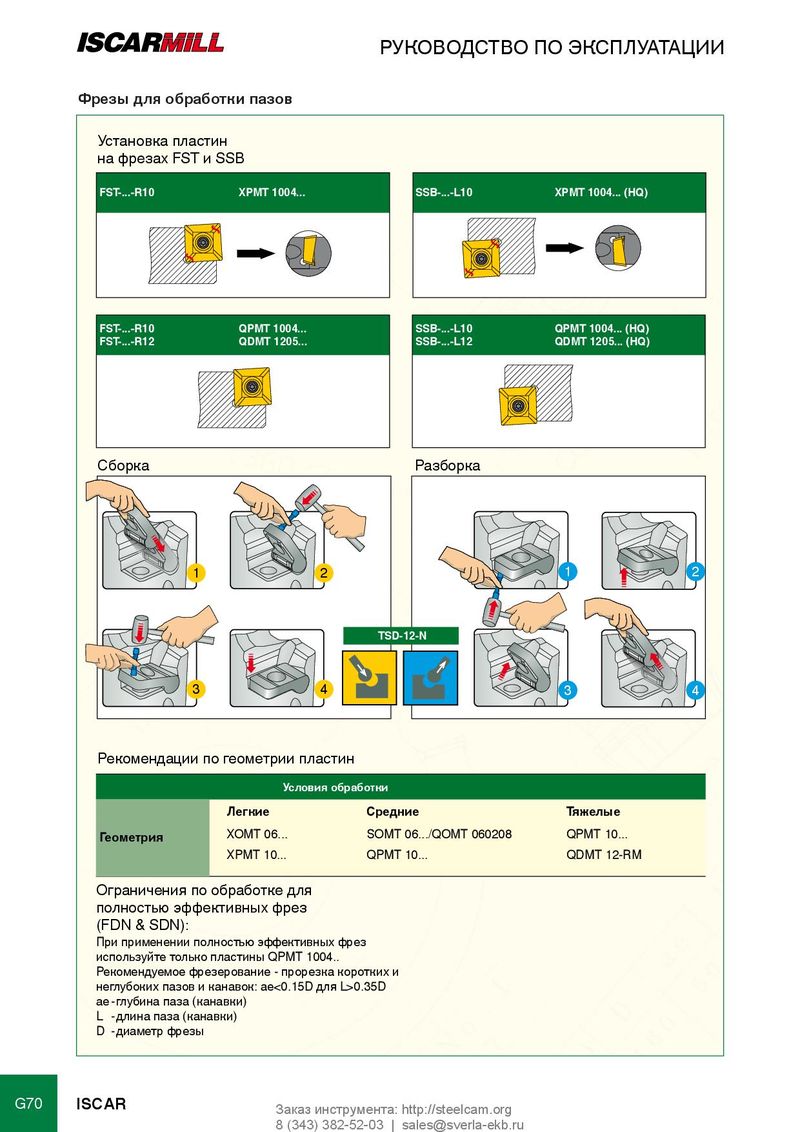

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Фрезы для обработки пазов Установка пластин на фрезах FST и SSB FST-...-R10 XPMT 1004... SSB-...-L10 XPMT 1004... (HQ) FST-...-R10 QPMT 1004... SSB-...-L10 QPMT 1004... (HQ) FST-...-R12 QDMT 1205... SSB-...-L12 QDMT 1205... (HQ) Сборка Разборка 1 2 1 2 TSD-12-N 3 4 3 4 Рекомендации по геометрии пластин Условия обработки Легкие Средние Тяжелые Геометрия XOMT 06... SOMT 06.../QOMT 060208 QPMT 10... XPMT 10... QPMT 10... QDMT 12-RM Ограничения по обработке для полностью эффективных фрез (FDN & SDN): При применении полностью эффективных фрез используйте только пластины QPMT 1004.. Рекомендуемое фрезерование - прорезка коротких и неглубоких пазов и канавок: ae<0.15D для L>0.35D ae - глубина паза (канавки) L - длина паза (канавки) D - диаметр фрезы G70 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
